艾崴X光安检机五大功能秒杀安全检查设备市场

据《安检之家安保网》报道，武汉艾崴科技有限公司发布了一片应用于X光安检系统的控制电路板。基于STM32F103C8T6芯片，分别针对入门级与中高端产品X光安检机控制解决方案。8Q3安检之家
艾崴安检 “智能X光安检机电路控制板方案”具备五大技术特性：8Q3安检之家
1、率先集成多路3V、 5V、 9V、 12V、 48V 、220V电源电压电流采集阵列直连接口8Q3安检之家
2、支持全球所有通用型结构X光安检机硬件平台8Q3安检之家
3、支持Linux/AndroidOS/windows系统8Q3安检之家
4、支持危险物品告警提示与设备故障自诊断功能8Q3安检之家
5、支持控制行李传输带电机开关，X射线源开关，红外开关量采集，多路指示灯控制，备用接口等。8Q3安检之家
资料显示硬件平台方面，STM32F103C8T6芯片支持串口232， USB2.0 ， RJ45 等I/O端口，高级定时器TIM1和3个通用定时器TIM2、TIM3、TIM4和数据12路A/D转换功能。在模数转换算法上，支持电压采样、电流采样、故障自诊断、干扰抑制技术。STM32F103C8T6还支持5路开关量控制输出12V/220V直流继电器控制的芯片方案，不仅大大节约成本，而且兼容不同X光安检机系统平台。8Q3安检之家
艾崴IWILDETECTOR安检在对控制电路板进行升级后，使艾崴安检机在对图像处理上优势明显：8Q3安检之家
图像处理功能8Q3安检之家
 彩色显示，分别用橙色、蓝色、绿色显示有机物、无机物和混合物（或轻金属），颜色的饱和度表现物体的吸收率；8Q3安检之家
 黑白显示，用不同灰度级表现物体不同的吸收率；系统综合利用高能和低能探测器采集的数据，可以同时增强高吸收率物质区域和低吸收率物质区域的分辨能力；8Q3安检之家

8Q3安检之家

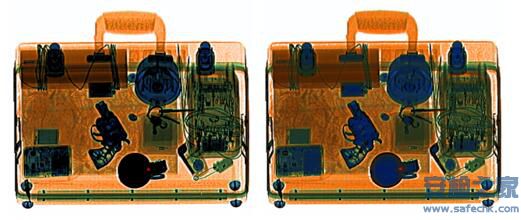

彩色显示                         黑白显示8Q3安检之家

 有机物剔除，有机物显示为灰度图像；无机物和被较薄有机物覆盖的无机物颜色不变，将被突出显示出来；8Q3安检之家
 无机物剔除，无机物显示为灰度图像；有机物和被较薄无机物覆盖的有机物颜色不变，将被突出显示出来；8Q3安检之家
 有机物显示，无机物及混合物（或轻金属）显示为灰度图像，有机物颜色不变，将被突出显示出来；8Q3安检之家
8Q3安检之家

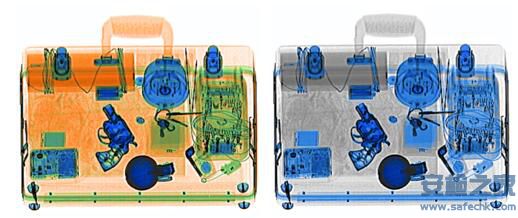

默认图像处理                               有机物剔除8Q3安检之家

8Q3安检之家

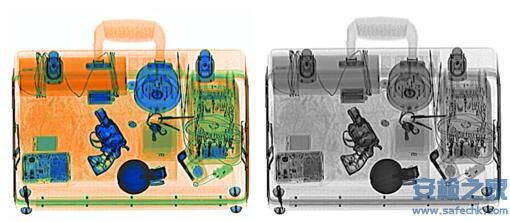

无机物剔除                 有机物显示8Q3安检之家

 高能穿透，增强高吸收率物质（难穿透物质）的对比度，提高难穿透物质背景下的细节显示效果； 8Q3安检之家
 对数变换，通过非线性变换增强高吸收率物质（难穿透物质）的对比度，物质吸收率越高，显示对比度越高，可以提高难穿透物质背景下的细节显示效果；8Q3安检之家

8Q3安检之家

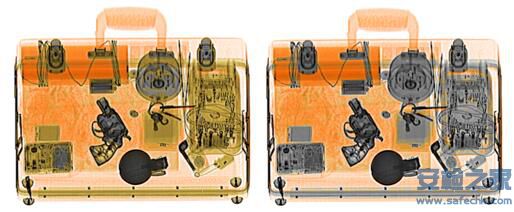

高能穿透                      对数变换8Q3安检之家

 低能穿透，提高低吸收率物质（易穿透物质）的对比度，使易穿透物质显示更加清晰；8Q3安检之家
 指数变换，通过非线性变换提高低吸收率物质（易穿透物质）的对比度，物体吸收率越低，显示对比度越高，图像越清晰；8Q3安检之家

8Q3安检之家
8Q3安检之家
8Q3安检之家

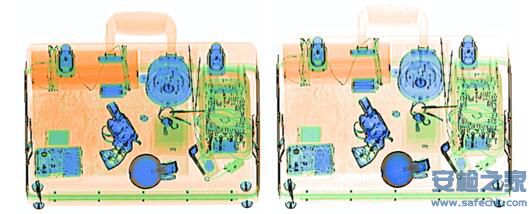

低能穿透                     指数变换8Q3安检之家

 图像反色，彩色图像颜色基调不变，饱和度取反，黑白图像灰度值取反，即吸收率高的物体显示为亮色或白色，吸收率低的物体显示为深色或黑色；因为人眼对亮色或白色图像的分辨能力更高，所以图像反色功能可以增强高吸收率物体（密度或厚度较高）区域的图像显示效果；
