车载式大型线阵列背散射X光子计数成像扫描安全检查设备

2021-06-11 09:38:00 来源：

TAGS关键字：

[摘要] x光透视成像扫描对爆炸物和违禁物准确、高效的检测，是有效防范恐怖犯罪和刑事犯罪的重要手段。针对目前普遍采用的探测技术存在的一些不足，以及不同检测条件的限制。X射线背

x光透视成像扫描对爆炸物和违禁物准确、高效的检测，是有效防范恐怖犯罪和刑事犯罪的重要手段。针对目前普遍采用的探测技术存在的一些不足，以及不同检测条件的限制。X射线背散射成像技术，利用该技术可实现不同探测技术的优势互补，在不同的检测领域有不同的应用。sPF安检之家

一、当前最普遍的安检技术

对进入重要场所的大流量人员、行李及货柜，实施非接触、非入侵的安全检查，已成为目前广泛采用的安检措施。各类金属或非金属武器、毒品、爆炸物（炸药和起爆装置）是探测的重点。目前，使用最多的是X射线成像技术，它包括：单能X射线透射成像、多视角X射线双能透射成像、双能X射线CT成像、高能（几兆电子伏特）X射线成像及X射线背散射成像技术。

二、背散射探测原理

研究表明当X射线遇到物体时可能出现三种情况：X射线穿过物体、X射线被物体吸收、X射线遇物体发生散射。背散射探测原理就是利用康普顿散射理论，X射线遇到不同物质会发生不同的散射，X射线遇到低原子序数物质时，散射较强；遇到高原子序数物质时，散射相对较弱。而且，散射概率与被检物的电子密度成正比，电子密度又与质量密度有关，散射信号随质量密度增大而增强，但高原子序数物质的散射被光电效应抑制。所以，如果被检物质的原子序数越低，密度越大，X射线照射发生散射就越强，反之亦然。X射线照射检测物体后，根据能量守恒定律，散射光子撞击电子能量减少，穿透物质的能力较差，因此，接收散射光子的探测器一般都放在被检物附近，以减少散射光子在空气中的衰减和二次散射。

X射线背散射成像利用X射线飞点发生器产生的X射线束，沿出射扇面绕射线源心连续旋转扫描被检物，完成飞点扫描探测，与射线源同侧的背散射探测器，接收散射光子并由光电管转变为电信号放大输出，计算处理后成像显示。

飞点扫描技术是背散射扫描技术的核心，它可瞬时对X射线光束方位进行处理，使背散射信号能对被检物品的危险区域做出及时反应，完成准实时成像，并能凸显低原子序数物质的具体形状及位置。

背散射成像优点：

（1）图像能凸显低原子序数的有机物，特别是液体炸药、塑性炸药、毒品等。

（2）射线源与背散射探测器在被测物的同一侧，便于实施探测。

（3）X射线飞点扫描照射剂量小、辐射量小。

三、背散射成像技术应用于机动检查--车载式背散射成像扫描

车载式大型线阵列背散射X光子计数成像扫描安全检查设备，成像系统通过接收射线源穿过被扫描车辆射线反射光子计数成像，可以检测车体内或悬空等位置的物体内部结构和装填货物物品的原子序数形态与材质。适合在安检排爆场景采用主动式和被动式双模式对被检测车辆进行安检扫描，图像清晰，使用方便灵活。

背散射成像技术将X射线飞点发生器、背散探测器、图像处理模块等集成在轮式或带式行走机具上，可根据距离进行线控或遥控，探测复杂场地不易搬动的可疑危险物品。若再配以放射性危险物质监察器材，还可检测出伽马射线及中子散发出的低能量辐射，非常适用于反恐安检，对路边可疑爆炸物、汽车炸弹、人体炸弹等实施机动隐蔽检查，既可检测出传统的普通爆炸物，也可检测出脏弹和大规模杀伤性武器。

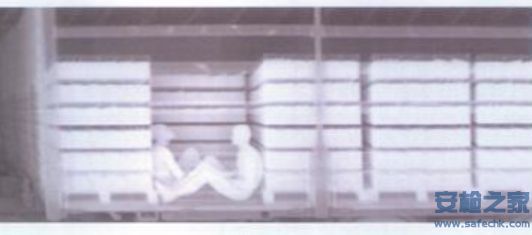

目前武汉艾崴研制的车载式背散射成像扫描安检车，既可在动态模式（低速移动）下进行安全检查，也可在静态模式下对其他移动车辆和物品进行选择性的安检。其高清晰的成像使得工作人员能轻易分辨出车辆货箱中的实际货物。
