[摘要]R&S®QPS快速人员安全扫描仪是一种新型的高分辨率安全扫描仪，专门设计用于让人们在安全检查站进行更快、更有效和更舒适的筛查。你的任务自从先进成像技术（AIT）被引入美国

R&S®QPS快速人员安全扫描仪是一种新型的高分辨率安全扫描仪，专门设计用于让人们在安全检查站进行更快、更有效和更舒适的筛查。kzD安检之家

kzD安检之家

你的任务kzD安检之家

kzD安检之家

自从先进成像技术（AIT）被引入美国和世界各地的安检行动以来，对隐藏的人身威胁和违禁品的高分辨率检测一直是一个挑战。kzD安检之家

kzD安检之家

长期以来，安全行动一直要求更高性能的技术来支持高效的检查点操作，以检测范围不断扩大的威胁和违禁物品。如今，R&S®QPS快速人员扫描技术提供了高分辨率和高性能的增强型先进成像技术（eAIT）安全筛查，安全有效。kzD安检之家

kzD安检之家

Rohde&Schwarz解决方案kzD安检之家

kzD安检之家

毫米波技术的优势kzD安检之家

kzD安检之家

如今，大多数人体扫描技术要么利用后向散射，要么利用透射X射线能量，或者像R&S®QPS一样，利用毫米波高级成像技术（AIT）。利用X射线技术的系统将人暴露在电离辐射下，并且无法看到许多光学不透明的物体（包括潜在的违禁品或威胁材料），因为它们在产生的图像中是透明的。能够看到这些不透明的物体是毫米波成像的一个主要优点，使其在各种商业和科学应用中具有吸引力。kzD安检之家

kzD安检之家

毫米波技术的其他优点是非电离辐射特性，它发射的电磁能量远低于现代移动电话或Wi-Fi路由器。kzD安检之家

kzD安检之家

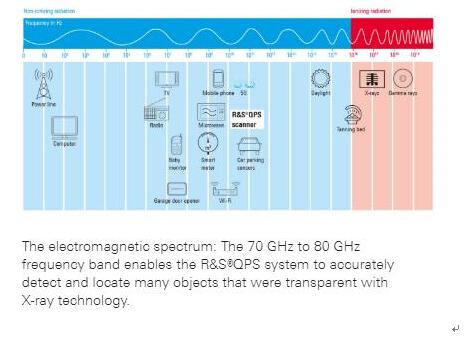

R&S®QPS扫描仪中使用的增强型高级成像技术（eAIT）在频率上比传统的AIT技术高得多，能够实现更高的扫描分辨率。它的工作频率范围为70GHz至80GHz，与车辆驻车传感器使用的频率相似。此频率范围可使扫描分辨率达到约1.9毫米，约为匹配头的大小。小波长使R&S®QPS系统能够以比当前技术更好的分辨率准确检测和定位异常和可能的安全威胁，从而比其他安全扫描仪具有更高的检测概率（Pd）和更低的误报概率（Pfa）。kzD安检之家

kzD安检之家

快速采集，2.5秒结果kzD安检之家

kzD安检之家

R&S®QPS扫描系统以准实时方式运行。每个面板包含3008个发射天线和3008个接收天线阵列。扫描过程是一个多站过程，在该过程中，每个面板上的3008发射机中只有一个是活动的，并且所有3008接收天线捕获反射信号。由于在下一个发射机开始发射之前，每个发射机都会快速通过128个频率，因此每个扫描周期为每个面板提供超过10亿个高分辨率测量值，每个面板在32毫秒内，或者在64毫秒内完成前后面板的扫描。这比眨眼快五倍。kzD安检之家

kzD安检之家

快速扫描时间降低了扫描不充分的可能性，例如，如果一个人在较长的扫描时间内移动，可能会出现在遗留系统中。多状态过程使平板能够创建结果的三维渲染。空间上不同的天线阵列和响应集与数字后端处理相结合以产生结果。扫描过程中收集到的数十亿个测量值被组合起来，为安全运营商创建一个化身。如果没有检测到异常，则结果是通过，或者在异常位置上放置一个符号。kzD安检之家

kzD安检之家

精确、快速、高分辨率筛选kzD安检之家

kzD安检之家

扫描系统性能的主要指标是横向和距离方向的空间分辨率和可用的动态范围。提高筛分系统的分辨率，可以提高Pd，降低Pfa。由于R&S®QPS技术的工作频率范围很高且波长较小kzD安检之家

kzD安检之家

该系统能够探测到新出现的威胁，并且比目前使用的其他系统小得多。这种提高的准确性还减少了耗时和侵入性报警解决程序（辅助安全措施）的数量，这些程序通常是由大量误报引起的。kzD安检之家

kzD安检之家

增强的距离分辨率是R&S®QPS在近距离操作时进行多站覆盖的一个独特功能。由于采用双面板布置，该系统可用于在两侧进行近瞬时扫描。为了保持安全线的移动，带有警报的扫描结果可以被发送到多达四个辅助站中的一个进行后续的安全措施，使系统能够继续处理下一个排队的人。kzD安检之家

kzD安检之家

改进和简化筛选过程kzD安检之家

kzD安检之家

R&S®QPS在外观、操作和执行扫描方面与以前的筛选方法不同。过去的扫描仪已经成为封闭空间的遗留物。光滑，节省空间的平板可以整合到检查站区域，没有障碍。开放式设计让安全人员可以畅通无阻地看到整个检查站。扫描程序通常被认为是令人不快的遗留系统，要求人们举起手来，就像被警察阻止一样，现在对个人来说明显更加舒适和有尊严。手臂以自然姿势稍微远离身体，即使是身体受损的人也可以这样做，这在跨文化伦理上是合适的。kzD安检之家
