IWILDT™ AN-48003000轨道小车托拽式卡车X光安检机

 gQ4安检之家

gQ4安检之家

IWILDT™ AN-48003000轨道小车托拽式卡车X光安检机gQ4安检之家

X-RAY SERIESgQ4安检之家

X射线安检系列gQ4安检之家

产品简介gQ4安检之家

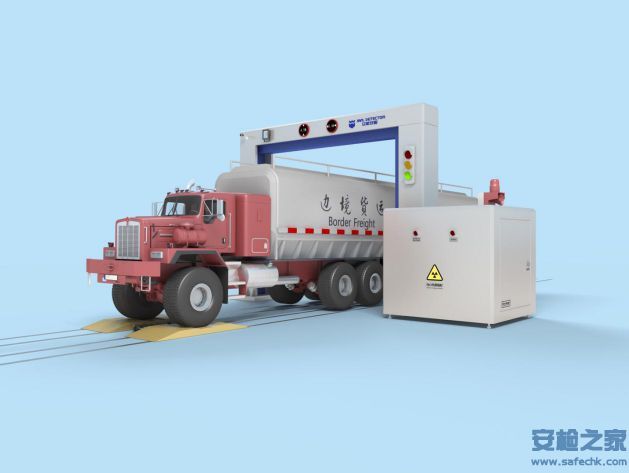

IWILDT™ AN-48003000轨道小车托拽式卡车X光安检机是一款面向大型货车进行安全检查而设计的。产品具有拖拽式轨道小车传输机结构，可以承受5000KG车头重量。扫描时，司机将卡车前轮开上轨道小车上， 由电机提供动力将卡车拖拽通过X光探测架进行安检扫描。gQ4安检之家

IWILDT™ AN-48003000轨道小车托拽式卡车X光安检机釆用多能量6M电子加速器辐射成像，钢板穿透力可达300MM厚，每小时可以对 60 辆卡车进行整车安检扫描。gQ4安检之家

gQ4安检之家
IWILDT™ AN-48003000轨道小车托拽式卡车X光安检机X光线阵列图像探测成像系统具有最高可达0.8O米每秒的高速图像数据采集电路，数据经过电脑软件图像处理后货车车箱内装填货物之间不同密度与形状按伪彩灰度等级层层显示出来。操作员可通过高分辨率IPS液晶监视器快速和可靠的检查分析图像。gQ4安检之家

IWILDT™ AN-48003000轨道小车托拽式卡车X光安检机易于操作，扫描过程中，司机远离辐射源，切保人体免受辐射伤害，外部基础设施要求低，可以满足最苛刻的，国际安全检查标准。gQ4安检之家

选配设备有自动放射性物质检测（ARDμ），能够同时进行X射线检查和分析，以检测放射性γ和/或中子材料的存在。gQ4安检之家

产品参数gQ4安检之家
X光射线源gQ4安检之家
射线能量：6Mev；gQ4安检之家
照射方向：侧照式；gQ4安检之家
穿透钢板：最大300mm厚钢板；gQ4安检之家
散热方式：空调通风管道式和油浸式；gQ4安检之家
射线防护：10mm厚铅罐；gQ4安检之家
散射角度：100度；gQ4安检之家
控制方式：RJ45网口通信代码控制；gQ4安检之家
准直器：电动“快门”装置超窄缝出束；gQ4安检之家

探测系统gQ4安检之家
结构设计：模块化，可拆卸二次搬运；gQ4安检之家
色彩涂装：蓝白色；gQ4安检之家
外观尺寸：9.0m（L）x 3.3m(W) x 6.8m (H) ；gQ4安检之家
通道尺寸：3.0m(W) x 4.8m (H) ；gQ4安检之家
设备重量：1吨；gQ4安检之家
探测晶体：GSI；gQ4安检之家
光电转换：CMOS；gQ4安检之家
数据宽度：10位；gQ4安检之家
像素数量：3840PIX；gQ4安检之家
像素排列：L形线阵列；gQ4安检之家
级联方式：网口RJ45通迅模式；gQ4安检之家
 gQ4安检之家
图像处理gQ4安检之家
图像工作站：I7/8G/4TB硬盘 /24寸20000：1 /LCD液晶显示器；gQ4安检之家
软件功能：边缘增强锐化，图像反相，直方图均衡，存储图像回查，彩色/黑白，局增，超增，有机物剔除/无机物剔除，加亮/减暗，放大/缩小，实时视频；gQ4安检之家
图片格式：JPG、图像按扫描时间命名；gQ4安检之家
车牌识别：车牌识别与图像归类存档；gQ4安检之家
数据存储：10000图像为标准；gQ4安检之家
数据归档：DVD刻录机（标准）；gQ4安检之家
打印机：彩色激光打印机；gQ4安检之家
 gQ4安检之家
设备性能gQ4安检之家
扫描方式：轨道小车拖拽式扫描方式；gQ4安检之家
通过率：60辆车/小时；gQ4安检之家
传输机长度：20米；gQ4安检之家
电机功率：5000w；gQ4安检之家
吸收剂量：小于1uSv/次；gQ4安检之家
扫描速度：0.8m/s；gQ4安检之家
穿透力：穿透厚度达300mm钢板后可见200X200X100mm铅场的轮廓；gQ4安检之家
空间丝分辨力：小于1.5mm直径的钢丝；gQ4安检之家
穿透丝分辨力：300mm钢板后可见小于3mm钢丝；gQ4安检之家
反差灵敏度：300mm钢板后可见小于1mm钢片；gQ4安检之家
工作场地：50m（长） X 25m(宽)；gQ4安检之家
工作温度：-20°C to +43°C (-25°C to 50°C in option)；gQ4安检之家
储存温度：-30°C to +55°C；gQ4安检之家
相对湿度：0 to 95%；gQ4安检之家
防水等级：IP45；gQ4安检之家
功耗：平均10千瓦；gQ4安检之家
监控：摄像机+语音引导；gQ4安检之家
警示：三色安全灯+警笛；gQ4安检之家
标准：符合世界卫生组织，ICRP 103-2007，中国，欧盟和美国法规；gQ4安检之家
