IWILDT™ AN-150180CTX托盘式静态断层扫描安检机

IQf安检之家

IWILDT™ AN-150180CTX托盘式静态断层扫描安检机IQf安检之家
Stereoscopic fault X-ray security inspection machineIQf安检之家
CT扫描安检系列IQf安检之家

产品简介IQf安检之家
 IQf安检之家

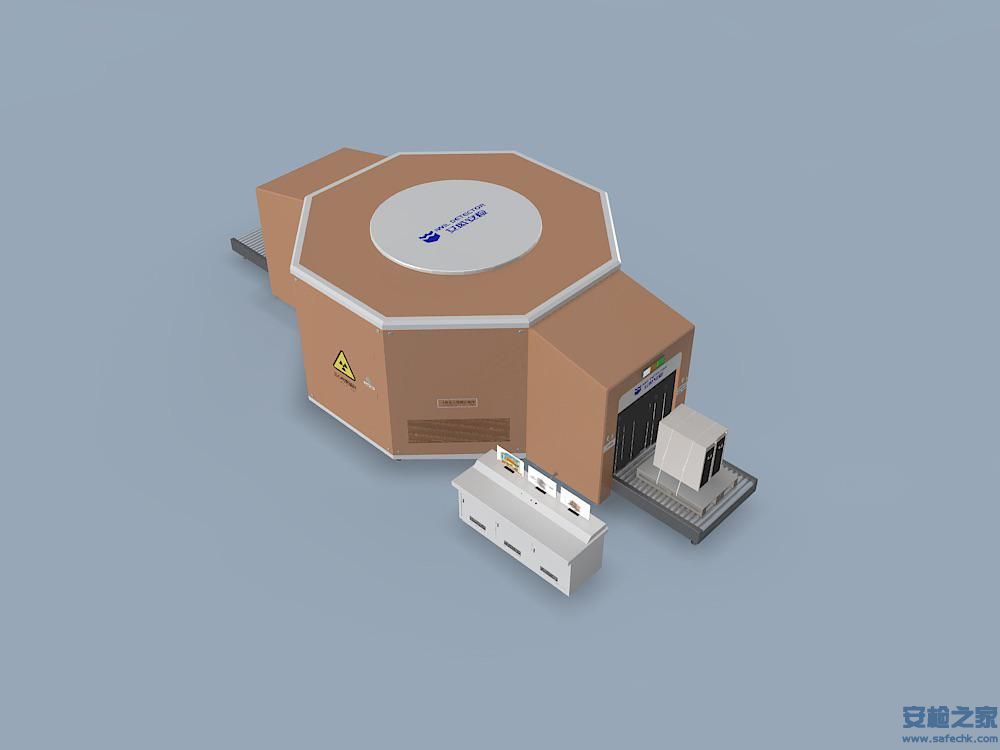

IWILDT™ AN-150180CTX托盘式静态断层扫描安检机是一款垂直立式360度图像三维数据采集效果的安检系统。行李箱包裹放置在托盘式传输机上通过八边形屏蔽罩中间进行自旋转360度立体扫描，3ms采集一线垂直图像数据，360度一圈垂直线阵数据经计算机处理后生成3D立体三维X光图像。IQf安检之家
IWILDT™ AN-150180CTX托盘式静态断层扫描安检机具有高速与低速扫描工作模式，适用于安全等级比较苛刻的应用场景，可肉眼观察行李箱包裹顶视扫描图/底视扫描图/侧视扫描图/断层扫描图/多角度分析图。IQf安检之家
IWILDT™ AN-150180CTX托盘式静态断层扫描安检机适用于为海关、港口、高铁站、地铁站、客运站、邮政快递的高速分练线和无人值守安检领域而设计的。通过X光透视扫描生成行李箱包裹内物品的3D三维图像分析它的材质、体积、数量等，检查是否存在危化品和违禁品等威胁。IQf安检之家
IWILDT™ AN-150180CTX托盘式静态断层扫描安检机采用级联180KV射线源，穿透力可达60mm的钢板。在高速扫描模式下每小时最多可对500个行李箱包裹进行安检，在低速扫描模式中每小时最多120行李箱包裹进行安检。IQf安检之家
IWILDT™ AN-150180CTX托盘式静态断层扫描安检机X光线阵列图像探测成像系统具有最高可达0.8米每秒的高速图像数据采集电路，数据经过电脑软件图像处理后行李箱包裹内装填物品之间不同密度与形状按伪彩灰度等级层层显示出来。操作员可通过高分辨率IPS液晶监视器快速和可靠的检查分析图像。IQf安检之家
IWILDT™ AN-150180CTX托盘式静态断层扫描安检机可实现无人值守机器视觉高速判图与自动分练行李箱包裹功能，具有占地面积小，外部基础设施要求低，可以满足最苛刻的，国际安全检查标准。IQf安检之家
 IQf安检之家
产品参数IQf安检之家
 IQf安检之家
射线装置IQf安检之家
射线能量：160KV；IQf安检之家
照射方向：侧照式；IQf安检之家
穿透钢板：最大60mm厚钢板；IQf安检之家
散热方式：油浸式；IQf安检之家
射线防护：4mm厚铅板；IQf安检之家
散射角度：80度；IQf安检之家
控制方式：RS232通信代码控制；IQf安检之家
准直器：  超窄缝出束；IQf安检之家
 IQf安检之家
探测系统IQf安检之家
结构设计：八边形外观结构；IQf安检之家
色彩涂装：灰白色；IQf安检之家
外观尺寸：5.0m（L）x 2.7m(W) x 2.0m (H) ；IQf安检之家
通道尺寸：矩形，最大宽度1500mm，最大高度1800mm ；IQf安检之家
传送带高度：400mm ；IQf安检之家
设备重量：400KG；IQf安检之家
探测晶体：GSI；IQf安检之家
光电转换：CMOS；IQf安检之家
像素间距：1.575；IQf安检之家
像素排列：C形线阵列；IQf安检之家
级联方式：网口RJ45通迅模式；IQf安检之家
 IQf安检之家
图像处理IQf安检之家
图像工作站：I7/8G/4TB硬盘 /24寸20000：1 /LCD液晶显示器；IQf安检之家
软件功能：3D三维立体图形、边缘增强锐化，图像反相，直方图均衡，存储图像回查，彩色/黑白，局增，超增，有机物剔除/无机物剔除，加亮/减暗，放大/缩小，实时视频；IQf安检之家
图片格式：JPG、图像按扫描时间命名；IQf安检之家
人脸识别：人证识别比对与图像归类存档；IQf安检之家
数据存储：500000图像为标准；IQf安检之家
图像算法：3D重建、系统校正算法、迭代重建、锥束伪影校正方法、危禁品危化品管制品等CNN神经质网络识别算法、传输机速度控制、能谱成像算法等，在Console层实现软件系统的升级，通过远程运维系统实时监控装置运行状态。IQf安检之家
 IQf安检之家
设备性能IQf安检之家
扫描方式：   高速扫描和低速扫描；IQf安检之家
通过率：     低速120个行李箱包裹/小时；在高速模式下500件/小时；IQf安检之家
泄露剂量：   1.5μSv/h(距离外壳5cm处）；IQf安检之家
DR丝分辨力：30AWG；IQf安检之家
DR穿透力：  60mm钢板；IQf安检之家
DR空间分辨力：1mm线对；IQf安检之家
CT空间分辨率：2mm线对IQf安检之家
整机工作时间：24小时连续运转；IQf安检之家
工作温度：-20°C to +43°C (-25°C to 50°C in option)；IQf安检之家
储存温度：-30°C to +55°C；IQf安检之家
相对湿度：Up to 95%；IQf安检之家
防水等级：IP45；IQf安检之家
功耗：平均5千瓦；IQf安检之家
监控：人脸识别摄像机+立体声功放音响；IQf安检之家
警示：三色安全灯+蜂鸣器；IQf安检之家
标准：符合世界卫生组织，ICRP 103-2007，中国，欧盟和美国法规；
