智能修正x射线曲线的智慧AI

安检机，又名安检仪，包括安检X光机，行李安检机，通道式X光机，物检X光机，X射线安检仪，X光行李安检机，X射线检测仪，X射线异物检测机，X光安检机，X光行包检测仪，三品检测仪，三品检查机，三品检查仪，查危仪。安检机广泛应用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等。市面上也出现了检测汽车通过的安检机，但是传统用于汽车的安检机不具备通道变通，自动输送机功能，X射线曲线自动修正功能，难以满足不同尺寸车体和不同的安检需求。 VOT安检之家

武汉艾崴用新型解决的技术问题是克服传统安检机不具备通道变通、自动输送机、X射线曲线自动修正等功能的缺陷，提供具有智能X射线曲线修正与可变通道尺寸的智慧安检机，从而解决上述问题。 VOT安检之家

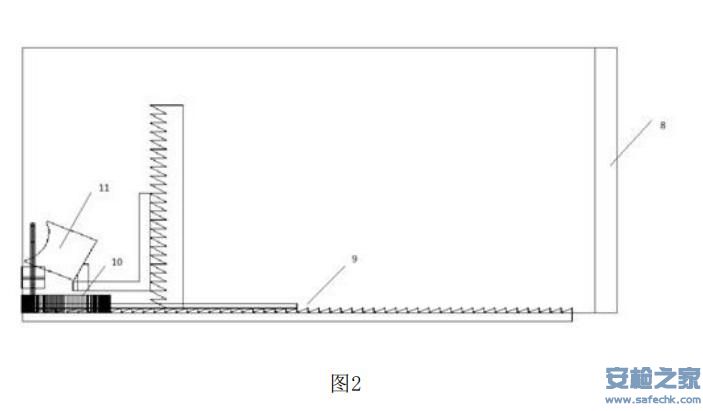

为实现目的，武汉艾崴用新型提供如下技术方案：具有智能X射线曲线修正与可变通道尺寸的智慧安检机，包括安检通道提示门、闸机、自动输送机、第一防护栏、第二防护栏、探测架、第一步进轨道、第二步进轨道、辐射源箱、第一步进电机、第二步进电机和X射线源；所述安检通道提示门的后侧通过斜向支撑架固定安装于地面，所述闸机固定安装于地面，且所述闸机位于安检通道提示门的后方，所述闸机后方两侧分别设置有第一防护栏和第二防护栏，所述第一防护栏的中间段地面上安装有第一步进轨道，所述第二防护栏的中间段地面上安装辐射源箱，所述第一步进轨道上活动安装第一步进电机，所述第一步进电机底端和第一防护栏固定连接，所述第一步进电机上设置有探测架，所述辐射源箱内底面安装有第二步进轨道，所述第二步进轨道上活动设置第二步进电机，所述第二步机电机传动连接X射线源；所述第一防护栏和第二防护栏的中间地面设置有自动输送机；所属探测架由立柱和横梁组成，所述立柱一端固定连接第一步进电机，另一端垂直连接横梁，所述横梁上安装有摄像头和探测器。 VOT安检之家

安检通道提示门为龙门架构造，安检通道提示门的横梁安装有限高标志牌、限宽标志牌和限重标志牌，安检通道提示门的两侧均设置有红绿灯。闸机电性连接红绿灯。X射线源连接探测器，所述探测器和摄像头均电性连接外接的显示屏。柱背面防护采用30mm铅板，柱两侧采用10mm铅板。 VOT安检之家

VOT安检之家

如图1所示，武汉艾崴新型提供具有智能X射线曲线修正与可变通道尺寸的智慧安检机，包括安检通道提示门1、闸机2、自动输送机12、第一防护栏3、第二防护栏7、探测架6、第一步进轨道4、第二步进轨道9、辐射源箱8、第一步进电机5和第二步进电机10；安检通道提示门1的后侧通过斜向支撑架固定安装于地面，闸机2固定安装于地面，且闸机2位于安检通道提示门1的后方，闸机2后方两侧分别设置有第一防护栏3和第二防护栏7，第一防护栏3的中间段地面上安装有第一步进轨道4，第二防护栏7的中间段地面上安装辐射源箱8，第一步进轨道4上活动安装第一步进电机5，第一步进电机5底端和第一防护栏3固定连接，第一步进电机5上设置有探测架6，辐射源箱8内底面安装有第二步进轨道9，第二步进轨道9上活动设置第二步进电机10，第二步机电机10传动连接X射线源11；第一防护栏3和第二防护栏7的中间地面设置有自动输送机12；所属探测架6由立柱61和横梁62组成，立柱61一端固定连接第一步进电机5，另一端垂直连接横梁62，横梁62上安装有摄像头622和探测器621。 VOT安检之家

VOT安检之家

在使用时，启动闸机开启，闸机开启后，将信号传输到红绿灯，此时，绿灯亮起，驾驶员发动汽车经过安检通道提示门，驶入到埋地式的自动输送机上，驾驶员关闭汽车发动机下车，启动自动输送机和X射线源，汽车缓慢通过X射线源形成的射线区域，X射线穿过车厢，形成不同强度的反射线，因为探测器的输出信号到的X射线强度成正比，就获得了车体图像的扫描线，随着被检车体缓慢驶过，车厢的一条条扫描线顺序显示，形成反应车厢内部物质分布状况的二维辐射投影图像，并传输到外接的显示屏上，从而完成车辆的检测；通过在第一防护栏中间段的地面上设置第一步进轨道，第一步进轨道上设置第一步进电机，第一步进电机上安装探测架，且第一步进电机底端和第一防护栏固定连接，通过第一步进电机在第一步进轨道上左右移动，从而带动探测架和第一防护栏的左右移动，今进而改变了第一防护栏和第二防护栏之间的通道尺寸，从而可以根据车体的尺寸来调节通道的尺寸，适用性跟高；通过X射线源和第二步进电机传动连接，从而可以通过第二步进电机调节X射线源的角度，从而适用不同的车体。
