X光安检机采用多维度采集能够更有效的识别物品
2019-12-03 16:11:5227人已阅
简介现有技术中,安检设备为安全检查设备的简称,在汽车站、火车站以及机场使用的安检机内包含了多种探测器,且在安检的过程中需要对行李及人群进行全方位的检查,安检实施的力度也影响
现有技术中,安检设备为安全检查设备的简称,在汽车站、火车站以及机场使用的安检机内包含了多种探测器,且在安检的过程中需要对行李及人群进行全方位的检查,安检实施的力度也影响着群众的人生安全和财产安全。
现有技术中有以下不足:在汽车站、火车站和机场使用的安检机普遍采用X光射线探测器进行检测,在X光射线探测器的行李包人工安检通道中设有多种探测器,在物品随着传送带通过行李包人工安检通道的过程中进行安检,而这种探测方式往往对行李包的底部探测不够全面或不够清晰,因此武汉艾崴科技有限公司研发一种具有多维度采集效果的安检机来进一步加强安检的力度。
这款机器用新型公开了一种具有多维度采集效果的安检机,包括人体通道闸机、行李包人工安检通道、旋转装置和行李包人工安检台,所述人体通道闸机左右依次放置,且左边和右边的人体通道闸机上均设有立柱,所述立柱上端中间设有LED显示屏,所述人体通道闸机右侧还设有行李包人工安检通道,本实用新型结构通过在行李包人工安检通道内添加旋转装置,且行李包人工安检通道侧壁依次设有多种探测装置,检测范围广,由于旋转装置不停的转动,当行李包被第一传送皮带传送到旋转板上时,行李包会随着旋转板的转动而变换行李包与传送皮带间的接触面,可以对行李包进行多维度的采集,此装置结构简单,具有多维度采集效果,适合推广。

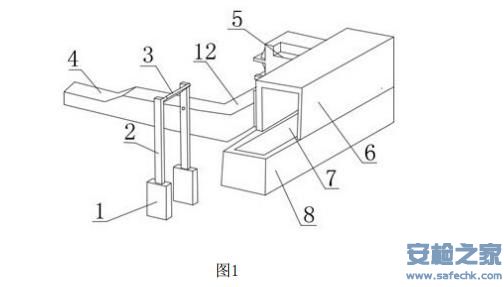

这种具有多维度采集效果的安检机,包括人体通道闸机(1)、行李包人工安检通道(6)、旋转装置和行李包人工安检台(4),所述人体通道闸机(1)左右依次放置,且左边和右边的人体通道闸机(1)上均设有立柱(2),其特征在于:所述立柱(2)上端中间设有LED显示屏(3),所述人体通道闸机(1)右侧还设有行李包人工安检通道(6),所述行李包人工安检通道(6)左侧设有X光射线探测器(5),且行李包人工安检通道(6)内设有第一传送皮带(7)、第二传送皮带(12)和旋转装置;

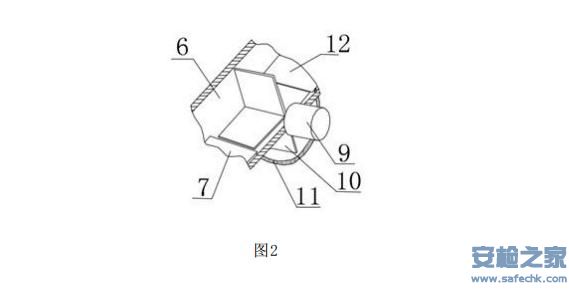

所述旋转装置包括电机(9)、旋转板(10)和凹槽(11),所述旋转板(10)为四个并呈九十度均设在转轴上,且转轴另一端与电机(9)连接,所述旋转板(10)下方设有凹槽(11),且凹槽(11)两端分别设在第一传送皮带(7)和第二传送皮带(12)的下方,所述行李包人工安检通道(6)下方还设有机箱(8),且机箱(8)呈“n”字型,所述机箱(8)左下端呈九十度向外延伸,且向外延伸处设有行李包人工安检台(4)。
根据权利要求1所述的一种具有多维度采集效果的安检机,其特征在于:所述立柱(2)内设有摄像头,且立柱(2)为空心高分子塑料结构。这款机器其特征在于:行李包人工安检通道(6)侧壁依次设有电信联通移动手机标识码获取设备、电磁波扫描探测器、热敏探测器、光谱探测器、红外探测器、毫米波探测器、高分辨率气味嗅探探测器和高清晰摄像头。第一传送皮带(7)和第二传送皮带(12)分别套设在机箱(8)内与它们对应设置的转轴上,且转轴端部均传动设置有电机(9)。旋转板(10)为不锈钢结构,所述旋转板(10)表面包裹有海绵,且旋转板(10)棱边设有三毫米的倒角。凹槽(11)为弧形不锈钢结构,且凹槽(11)与旋转板(10)之间间隔二毫米。
这款用新型的目的在于提供一种具有多维度采集效果的安检机,以解决上述背景技术中提出的问题。为实现上述目的,本实用新型提供如下技术方案:一种具有多维度采集效果的安检机,包括人体通道闸机、行李包人工安检通道、旋转装置和行李包人工安检台,所述人体通道闸机左右依次放置,且左边和右边的人体通道闸机上均设有立柱,所述立柱上端中间设有LED显示屏,所述人体通道闸机右侧还设有行李包人工安检通道,所述行李包人工安检通道左侧设有X光射线探测器,且行李包人工安检通道内设有第一传送皮带、第二传送皮带和旋转装置;旋转装置包括电机、旋转板和凹槽,所述旋转板为四个并呈九十度均设在转轴上,且转轴另一端与电机连接,所述旋转板下方设有凹槽,且凹槽两端分别设在第一传送皮带和第二传送皮带的下方,所述行李包人工安检通道下方还设有机箱,且机箱呈“n”字型,所述机箱左下端呈九十度向外延伸,且向外延伸处设有行李包人工安检台。
