武汉艾葳科技有限公司
2018年4月19日
一、引言：
根据贵公司对工件的检测要求，我公司遵照国家和行业有关法规和标准，结合高精度结构设计、选用高性能的原材料，凭借着多年的专业生产制造经验，本着对用户负责的态度，为用户提供一套操作性强、安全可靠、缺陷评定准确的检测系统，从而充分满足用户的技术要求。
二、设备构成：
本套系统由X射线管、高压电缆、高频机控制器、电源调制器、高频阴（阳）极高压发生器、冷却系统、连接电缆等构成。
三、系统的详细技术参数：
（一）、X射线机系统：
1、规格型号：XY-450
2、技术参数：
（1）、控制器：
型号：HR-2000C
频率：40kHZ
kV调节范围：30－450kV；最小步长：0.1kV；
管电流调节范围：
0.5－10.0mA (大焦点) 步长：0.01mA
0.5－3.0mA (小焦点)
（2）、X射线管：
型号：MXR-452/Y
管电压：450kV
焦点尺寸(EN 12543)：d= 2.5mm / d = 5.5mm
连续功率：900 W / 4500 W
放射角：90°×20°
流量（油）：14 L/min
（3）、高压电缆：
型号：P3/250-R28SL-R28SL-5m
连接方式：法兰连接
（4）、高频阴/阳极高压发生器：
型号：HS-225C（A）
高压输出：0-225kV
电流输出：0.5-10mA
（5）、冷却器：
型号：RJY-3
流量：≥14L/min
冷却方式：风冷
3、系统性能：
本系统通过CPU对系统操作进行全面控制；
可实现快速自诊断功能，判断系统的各种故障；
具有射线管工作时间记录；
配自动训机程序及自设程序；
可存储操作模式500组；
kV、mA、门机连锁、外置冷却流量、温度等保护；
高压开启、关断时，图形、声音报警提示；
配有RS-232C，可实现远程控制；
产品制造执行《高频恒电位工业X射线探伤机 GB/T 26830-2011》、《固定式和移 动式工业X射线探伤机 GB/T 26837-2011 》标准。

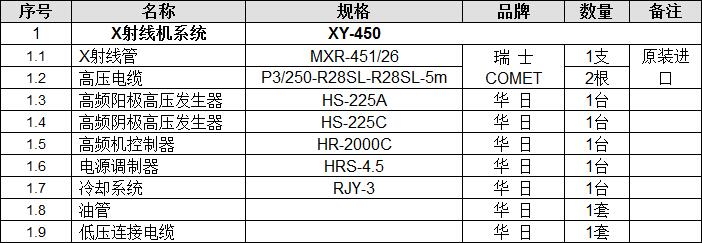

（二）、设备的配置及数量：
四、设备运输、安装、调试及培训服务
1、设备的运输：
运输方式：汽运
目的地：买方指定地点
2、安装调试：
设备到达现场后，买方派行车或吊车协助设备吊装定位，并派两名安装人员及两名操作人员给予支持、配合安装。卖方负责设备在现场的安装与调试。
3、培训计划：
培训在设备安装调试过程中同时进行，使买方的操作人员在设备验收后能够独立熟练地操作与维护保养设备。
培训内容包括：
（1）、设备操作的培训；
（2）、设备的故障识别、诊断及排除方法或维修技术；
（3）、高压电缆及X射线管的保养与维护；
（4）、冷却系统的保养与维护；
（5）、设备的安装调试方法；
（6）、其它相关技术问题。
五、设备的验收、售后服务、质保及包装
