交通事故现场绘图方案书
一、系统概述
交通事故处理过程中,对于干警自身素质和设备要求越来越高,快速、规范的交通事故综合处理系统越来越受到重视,成为现代化智能交通管理重要组成部分。我公司着眼未来需求,凭借技术开发的强大优势,在原有绘图的基础上,推出了新一代IPAD交通事故现场绘图仪。
IPAD交通事故现场绘图仪关键解决了交警在交通事故现场勘察时速度慢、效率低、信息易遗漏等问题,系统以简捷、轻便、易操作、一次性成比例图等近乎完善的人性化设计,深受广大交警的青睐,并且将在全国范围内等到了广泛的应用。同时又可作为当地交通事故信息系统的一个组成部分,为案卷的制作、整理、统计等提供事故现场信息。
事故民警对事故现场绘图系统集中学习
二、系统组成
IPAD平板电脑
激光测距仪
便携式打印机
打印服务器
事故绘图箱
30AH大容量锂电池
车载充电器
DSJ-N9执法记录仪(具有单独检测报告和与绘图系统一体的检测报告)
现场绘图软件等
三、主要设备技术参数
1、IPAD平板电脑:
计算机技术的不断发展和完善,逐渐改变着我们的生产、生活方式,帮助我们提高工作效率。在交通事故处理方面,通过计算机辅助绘图技术,使绘制交通事故现场图更加准确和快捷,显著地提高了绘图精度,并方便存储和传输。
传统的交通事故现场绘图系统经过多年的积累和完善,功能已趋近成熟,并为各地办案交警做出了杰出的贡献。但是,也存在与一些固有的问题和不足,比如
■软硬件分体,软件安装操作繁琐,升级不方便;
■在翻转笔记本上运行,体积大,携带不方便;
■用绘图笔操作,触控不灵敏,学习周期长;
■屏幕亮度底,尤其在日光下,显示不清晰;
■待机时间短,充一次电之后一般可以使用2-3个小时,满足不了频繁出勤的情况。
针对以上存在的问题,本公司研发了新一代的交通事故现场绘图仪,该绘图仪结合了我公司多年的事故绘图经验和iPad硬件平台技术,与传统的交通事故绘图设备相比具有以下特点:
■软件随机安装,省去安装时的设置烦恼。甚至可一键完成重新安装安装或升级到软件的最新版本(该功能需要网络支持);
■体积轻而薄,便于携带。它的屏幕对角线为9.7英寸,大体上略小于一本杂志。仅重 0.68千克,厚13.4毫米,可随身携带在身边,略带弧形的背部设计更方便你拿取;
■Multi-Touch多点触控,让您的操作更加精准和直观,便于学习;
■高分辨率的9.7英寸LED背光显示屏,画面鲜明锐利,亮度随环境光线自动调整,即使在阳光下也能清晰可辨,视角宽达 178°,并且横竖皆宜;
■电池使用时间长达10小时,能够满足高强度的工作需要。
接下来让我们大概地了解一下本绘图仪的外观和功能,具体的操作方法将在以后的章节中介绍。
系统概览
外观
图1 绘图仪的外观
本绘图仪的屏幕大小9.7英寸,好像一本杂志的尺寸,却有着1024x768的高分辨率,使得图像清晰细腻。

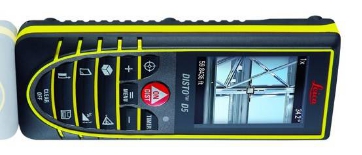

2、激光测距仪:
测量距离:0.05m至100m(0.2ft至650ft)
增强范围:在没有觇板的情况下可测量至100米远
30米内精度(2δ标准偏差)典型:±1.5mm﹡
最小显示单位:1mm
激光等级:II
激光类型:635nm,<1mW
激光点的直径(在远距离):6/30/60mm(10/50/100m)
激光自动关闭:3分钟
仪器自动关闭:6分钟
内置的望远镜瞄准器:2被放大倍率
