AN1500手持危险液体探测仪说明书

MU5安检之家

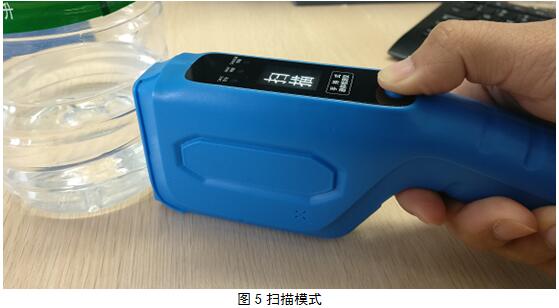

在出现未知或者在测试外壁凹凸不平的瓶子时，可以采用特殊的扫描模式，在主界面情况下，按住按键不松开，并靠近液体，进入扫描工作模式,如图5。MU5安检之家

MU5安检之家
在扫描工作模式下，使液探紧贴瓶壁，并左右上下移动，直至液探界面出现检测结果（该过程中不可松开按键，否则会直接输出过程中检测结果）。扫描功能是以牺牲检测时间来获得较高的监测成功率，在扫描模式下，检测结果准确可靠。若较长时间内仍无可靠结果，则会输出“未知”。MU5安检之家

（3）关机MU5安检之家
测试完成后，在主界面情况下长按按键，实现关机，长按时间约为3s。在主界面下，若25s内不检测，会自动关机。MU5安检之家

（4）充电MU5安检之家
电池电量提示不足后，可以更换电池，或者采用座充充电。MU5安检之家

（5）注意事项MU5安检之家
a．手持仪器，使其探头紧贴装有待测液体的容器壁3mm以内，容器壁不能超过8mm否则会影响使用效果。 MU5安检之家
b．待测液体需要完全覆盖探测区域，如果液体不足，需要将瓶子倾斜使液体完全覆盖，否则测试结果会有误。MU5安检之家
c．容器应为非金属容器。MU5安检之家
d．在测量外壁凹凸不平的瓶子时，启用扫描模式。MU5安检之家

5.2.2上位机的使用MU5安检之家

1.驱动安装 MU5安检之家
使用一端为miniUSB的USB连接线连接PC机和手持液探 ，弹出安装驱动，检查设备管理器，若有如下图6所示的设备，则驱动安装正常。MU5安检之家
 MU5安检之家

 MU5安检之家

MU5安检之家
若设备上存在黄色感叹号，则需要安装驱动，驱动文件由艾崴公司提供。MU5安检之家
下载地址：http://www.iwildt.com/fuwuzhichi/jishuzhichi/%E8%89%BE%E5%B4%B4AN1500%E6%89%8B%E6%8C%81%E6%B6%B2%E6%8E%A2%E9%A9%B1%E5%8A%A8LiquidDet.exeMU5安检之家

2.上位机使用 MU5安检之家
（1）首先将液探和PC相连。 MU5安检之家

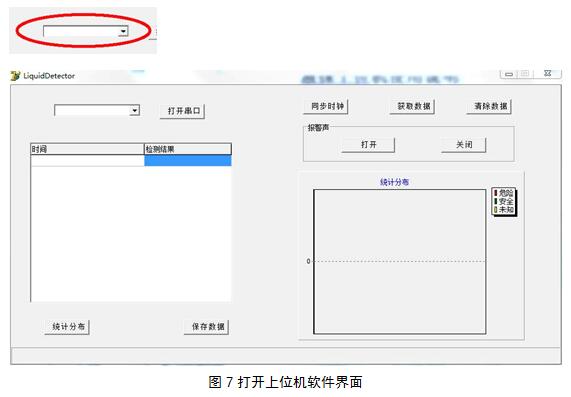

（2）接着打开上位机软件，见图7：MU5安检之家
 MU5安检之家

MU5安检之家

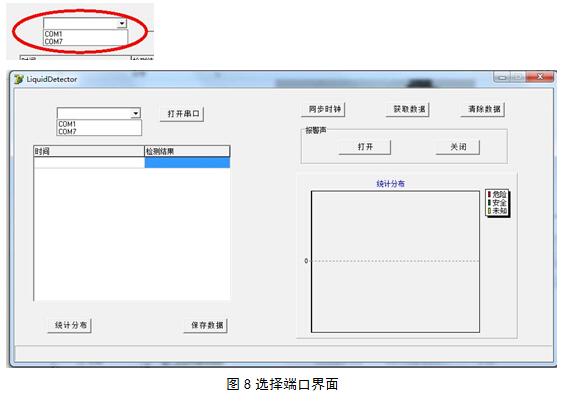

（3）下拉打开串口旁边的按键，选择设备管理器中相应的端口 ，见图8MU5安检之家
 MU5安检之家

MU5安检之家
本图中选择COM7，然后按打开串口按键。MU5安检之家

注：MU5安检之家

上位机USB口旁边的双色LED灯有提示，接上USB后红灯常亮，当上位机有指令下达，则接收到指令后绿灯亮，完成指令后，绿灯灭。MU5安检之家

若在连接USB但是关闭端口的情况下，即红灯常亮且端口未打开时，2-3min内无测试操作，LED屏幕会灭掉，此为软件设计，并非器件故障。此时使用液探进行检测，则会将其唤醒，重新工作。MU5安检之家

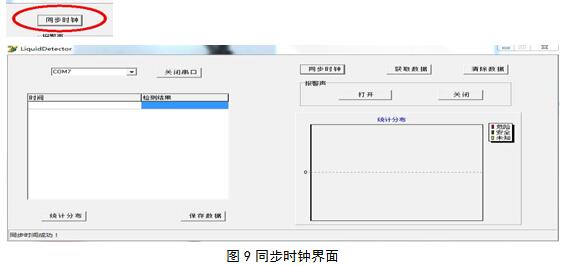

（4） 同步时钟按键MU5安检之家
MU5安检之家

MU5安检之家
如图9，若配置成功，上位机左下角会显示配置成功提示。上位机液探会刷屏，时间与PC机时钟同步。MU5安检之家

（5）获取和保存数据 MU5安检之家
