龙门式免下车汽车集装箱X光安检机辐射指标说明

交通控制系统lBK安检之家

交通控制系统管理控制室进入，通过和离开扫描系统的车辆。lBK安检之家

控制室的系统操作员配备闭路电视监控监视系统，以协助他们管理交通流量和扫描系统操作与安全系统的协调。lBK安检之家

其他元素:lBK安检之家

•对讲系统lBK安检之家

•移动无线电lBK安检之家

•调制解调器lBK安检之家

•电话沟通lBK安检之家

•红绿灯lBK安检之家

•无线互联网连接：根据要求lBK安检之家

•可选：抬起手臂屏障lBK安检之家

辐射安全系统lBK安检之家

辐射安全系统为排除区域内的司机和系统操作员以及排除区域外的公众提供X射线辐射防护。lBK安检之家

排除区域由以下安全要求定义：lBK安检之家
在系统运行的任何一小时内，排除区域外的电离辐射剂量平均不超过0.5μSv。lBK安检之家

如果一年内没有人受到辐射超过2000小时（标准值班时间表），累计年剂量不会超过1毫希沃特的允许限值（国际放射防护委员会2007年）lBK安检之家
 lBK安检之家

lBK安检之家

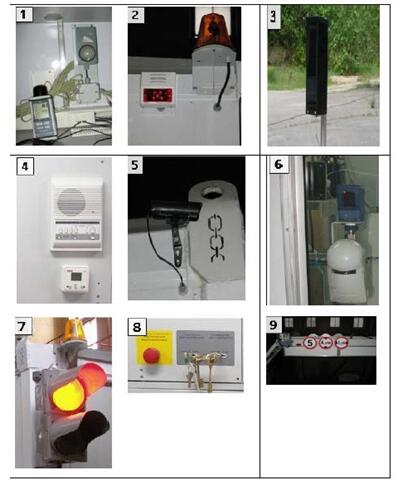

辐射安全系统的组成部分lBK安检之家

1.放射剂量计lBK安检之家

2.音频和视觉报警lBK安检之家

3.可选红外排除周界控制系统lBK安检之家

4.Intercom系统lBK安检之家

5.CCTV系统lBK安检之家

6.传感器定位被检车辆的位置lBK安检之家

7.交通灯lBK安检之家

8.紧急停止按钮lBK安检之家

9.警告标志lBK安检之家

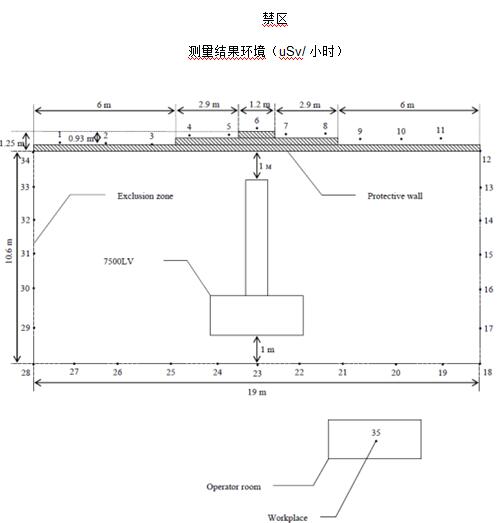

控制面积（符合ICRP 60）≤30（W）m x≤40（L）m 0.5μSv/ hlBK安检之家

lBK安检之家
左上：禁区lBK安检之家

右上：防护墙lBK安检之家

左下：操作室，工作间lBK安检之家

lBK安检之家

lBK安检之家

lBK安检之家
设备配置lBK安检之家

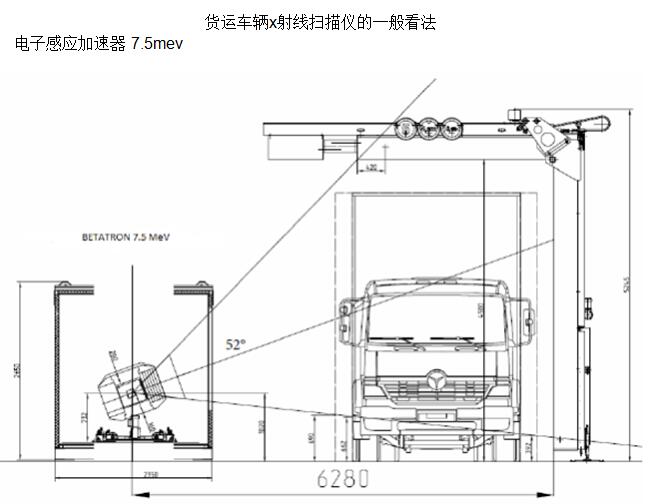

X射线源lBK安检之家

1*7.5Mev双能量辐射源lBK安检之家

1*200kv双能源辐射源lBK安检之家

2*辐射防护罩lBK安检之家

2*准直系统lBK安检之家

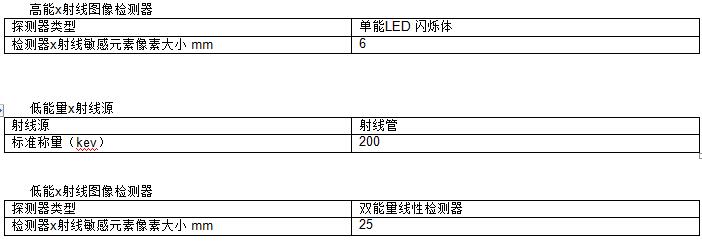

X射线探测器模块lBK安检之家

骨架lBK安检之家

2*探测器模块lBK安检之家

控制模块lBK安检之家

1*控制舱基于20'集装箱lBK安检之家

4*pc工作站lBK安检之家

3*桌lBK安检之家

3*椅lBK安检之家

1*本地网络lBK安检之家

1*空调lBK安检之家

辐射安全lBK安检之家

联锁系统lBK安检之家

声光报警系统lBK安检之家

1*剂量计lBK安检之家

可选红外禁区系统lBK安检之家

交通管制系统lBK安检之家

红绿灯lBK安检之家

视频监控系统lBK安检之家

供电系统lBK安检之家

主要配电lBK安检之家

紧急停止系统lBK安检之家

可选的自动柴油发电机，配有柴油储备，可连续运行24小时lBK安检之家

气候控制lBK安检之家

加热系统lBK安检之家

空调系统lBK安检之家

其他lBK安检之家

备件套件lBK安检之家

操作文档集lBK安检之家
