上海松江3028火灾报警控制器说明书

4）控制器能自动保存以下六种记录数据：运行记录、火警记录、联动记录、监管记录、故障记录、系统更改记录等历史记录数据，这些历史记录数据不会因为断电而丢失。fe4安检之家

5）可通过各种火灾显示盘，把发生火警部位信息传送到有关的管理部门。fe4安检之家

（4）控制器具有系统自检功能：对面板上所有的功能指示灯、LCD液晶显示屏、音响系统以及打印机进行自检。若带有ZY-4B气体灭火控制器的控制器也能对灭火控制器进行声光提示检查。fe4安检之家

（5）能自动检测并显示以下几种故障信息：fe4安检之家

1）控制器与探测器、输入模块、手动报警按钮、各种火灾显示盘、联动模块间的断线故障。fe4安检之家

2）能检测到总线短路故障和外控24V短路或无输出故障，并在面板上都有显示。fe4安检之家

3）各种终端设备的通讯错误设置和通讯故障。（例如，灭火柜等设备的通讯故障等。）fe4安检之家

4）主、备电出现欠压故障。fe4安检之家

5）能查看到网上邻居的各种故障信息。fe4安检之家

（6）具有屏蔽功能：对所有连接的探测器、输入模块、手动报警按钮、各种火灾显示盘、联动模块的地址均可进行屏蔽操作，并在面板上有屏蔽状态灯来指示。一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。fe4安检之家

（7）采用LCD液晶显示屏，有60多种中文显示菜单，供用户查看或修改系统的部分内容。中文输入采用全拼输入法，操作简单，显示直观。fe4安检之家

（8）为了明显区别查看和编程的两种功能，本系统设置了两种密码：fe4安检之家

1）查看密码：1234。先按编程键，输入查看密码后再按确认键，即可进入查看菜单。允许用户查看系统内部的配置情况，查看各项配置数据和各种信息。同时允许用户调整系统时间、进行系统自检等操作。屏蔽操作在编程菜单的“属性配置”中进行。fe4安检之家

2）修改密码：4321。先按编程键，输入修改密码后再按确认键即可进入编程菜单，可以进行本机系统的各项编程、修改网上邻居的有关数据和对网上邻居联动模块的远程控制等。查看菜单(只有3大项菜单)与编程菜单（共有5大项菜单）主要区别在于前者不能编程，后者可以编程。在查看菜单中允许用户进行操作的，在编程菜单中也同样可进行操作。fe4安检之家

（9）按键操作开关处于“开”状态时，才能进行查看和编程操作，以及所有联动模块的键操作。按键操作开关处于“关”状态时，除“消音”键外的其它键全部锁定。fe4安检之家

2.面板介绍：fe4安检之家

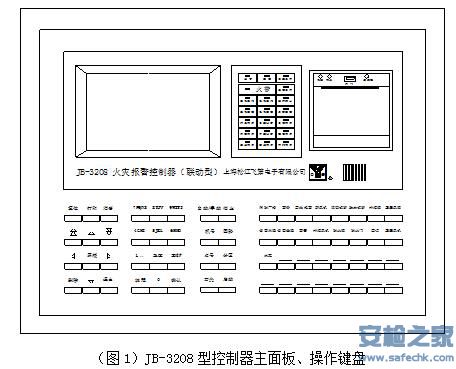

2.1JB-3208型控制器主面板、操作键盘介绍：fe4安检之家
fe4安检之家
fe4安检之家
 fe4安检之家

图1说明：fe4安检之家

（1）LCD液晶显示屏：位于控制器的左上角。能显示控制器的各种状态，有60多种中文显示菜单，供用户编程、查看、屏蔽、远程控制等操作使用。中文输入采用“全拼输入法”，操作简便而易学，显示清晰且直观。fe4安检之家

（2）控制器系统状态显示屏：位于控制器上方的中央部分。fe4安检之家
 fe4安检之家
 fe4安检之家

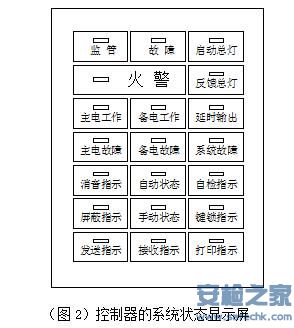

图2说明：fe4安检之家

1）火警总灯：控制器中任意一只火灾探测器报警或手动按钮报警时，此红灯亮。fe4安检之家

2）监管总灯：控制器中属“监管”报警的探测点报警时，此红灯亮。fe4安检之家

3）故障总灯：控制器中任意一个探测点或联动点有故障或有其它系统故障时，此黄灯亮。fe4安检之家

4）启动总灯：控制器中任意一个联动模块被启动后，此红灯亮。fe4安检之家

5）反馈总灯：控制器中任意一个联动模块接收到被控设备的反馈信号以后，此红灯亮。fe4安检之家

6）主电工作指示灯：控制器处于交流220V（主电）供电时，此绿灯亮。fe4安检之家

7）主电故障指示灯：控制器处于交流220V（主电）断电时，此黄灯亮。fe4安检之家

8）备电工作指示灯：控制器处于直流24V（备电）供电时，此绿灯亮。fe4安检之家

9）备电故障指示灯：控制器处于直流24V（备电）断电或其它故障时，此黄灯亮。fe4安检之家

10）延时输出指示灯：控制器中发生联动控制的延时输出现象时，此黄灯亮。fe4安检之家

11）系统故障指示灯：控制器中系统软件发生故障时，此黄灯亮。fe4安检之家

12）消音指示灯：控制器进行消音操作时，此绿灯亮。fe4安检之家

13）屏蔽指示灯：控制器内有屏蔽点时（包括火灾报警探测点、监管报警探测点、火灾显示盘、控制模块或多线模块等进行屏蔽操作），此黄灯亮。
