AN6550型X射线检查系统 使用说明书

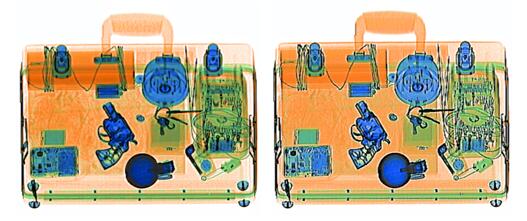

 超级增强，同时增强易穿透物质和难穿透物质的显示效果，获得整幅图像的最佳对比度；4vT安检之家

4vT安检之家

默认图像处理       超级增强4vT安检之家

 可变吸收率，增强图像中某一段吸收率范围的显示对比度；可以向高吸收率方向或低吸收率方向移动突出显示的吸收率范围，吸收率越高区域，突出显示范围越窄；4vT安检之家

4vT安检之家

可变吸收率（彩色）   可变吸收率（黑白）4vT安检之家

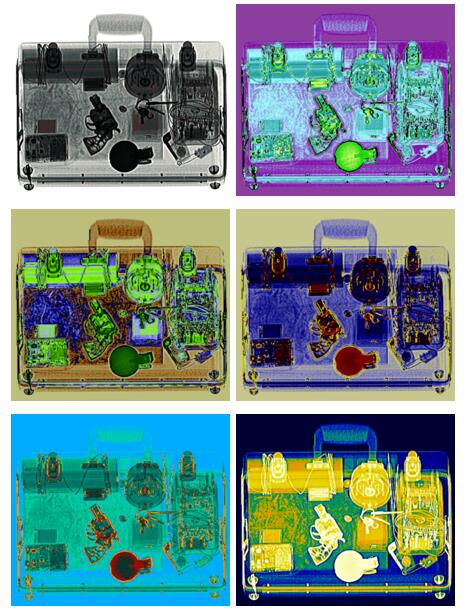

 伪彩色显示，因为人眼对图像中不同颜色的分辨能力要好于对不同灰度值的区分，所以伪彩色显示，即将不同吸收率的物质（不同灰度值）用不同的颜色表现出来，可以提高物体结构轮廓的清晰度，图像层次感更好；此外，不同的颜色配置方案，也可以分别实现对吸收率较高物质或吸收率较低物质的突出显示；4vT安检之家

4vT安检之家

 图像放大，支持普通放大、连续放大和局部放大（类似放大镜功能）多种放大方式；其中连续放大可以通过转动鼠标滑轮实现，放大区域可以任意选取，操作简单方便；局部放大类似放大镜功能，只有鼠标中心附近区域图像被放大显示。4vT安检之家
4vT安检之家

图像局部放大4vT安检之家

5.2 辅助探测功能4vT安检之家
 OIS运行检查软件提供爆炸物和毒品辅助探测功能，当根据有效原子序数信息判断被检物品含疑似爆炸物或毒品物质时，系统报警并用指定颜色方框标记嫌疑区域；4vT安检之家
 OIS运行检查软件同时具备高密度报警功能，当被检物品吸收率很高造成图像无法分辨时，系统报警并用指定颜色方框标记穿不透区域。4vT安检之家
5.3 图像管理功能4vT安检之家
 通过自动保存、手动保存、嫌疑保存多种方式存储物体扫描图像；存储空间不足时，自动删除自动保存历史图像；4vT安检之家
 可以根据扫描时间、操作人员ID、图像存储方式等检索条件进行图像查询；4vT安检之家
 提供图像转存功能，可以将专用X射线图像格式转存为JPG、BMP、TIF、GIF等通用图像格式。4vT安检之家
5.4 危险品图像插入功能4vT安检之家
 危险品图像插入功能可以自动、随机在被检物品检查过程中插入虚拟的危险品图像，帮助训练和考核操作人员图像识别能力；4vT安检之家
 危险品图像可以选择在被检物品图像之间插入虚拟包裹图像方式，也可以选择将虚拟危险品插入到被检物品图像中；4vT安检之家
 高级管理人员可以指定插入危险品图像的类别和频率。4vT安检之家
5.5 用户管理功能4vT安检之家
 用户按照权限可以分为操作人员、管理人员和维修人员三类；4vT安检之家
 系统管理人员可以新建、删除用户或修改用户信息；4vT安检之家
 默认权限设置下，管理人员除操作人员权限外，还具备系统设置和管理权限；维修人员除操作人员权限外，还具备系统维护诊断权限；此外，用户权限还可以由管理人员根据使用要求进行增减；4vT安检之家
 设备启动时可以选择用户登录方式或默认用户登录方式，默认用户登录方式无需输入用户名和密码即可直接登录OIS运行检查软件。4vT安检之家
5.6 日志管理功能4vT安检之家
 系统日志记录所有用户登录、注销、检查包裹数、图像标记数、TIP考核以及X光机出束时间等信息；4vT安检之家
 可以根据用户ID、时间范围等条件检索日志信息；4vT安检之家
 日志提供按照天、周、月、季度等时间单位进行信息统计汇总功能，汇总信息可以通过USB存储设备导出。
