X射线探伤

图2  X光电增强-电视成法探伤系统d3R安检之家

 d3R安检之家

1-  射线源  2、5-电动光阑  3-X射线束  4-工件  6-图象增强器   7-耦合透镜组d3R安检之家

8--电视摄象机  9-控制器  10--图象处理器  11-监视器   12-防护设施d3R安检之家

（四）射线计算机断层扫描技术d3R安检之家

计算机断层扫描技术，简称CT（Computertomography）。它是根据物体横断面的一组投影数据，经计算机处理后，得到物体横断面的图象。其装置结构如图3所示。d3R安检之家

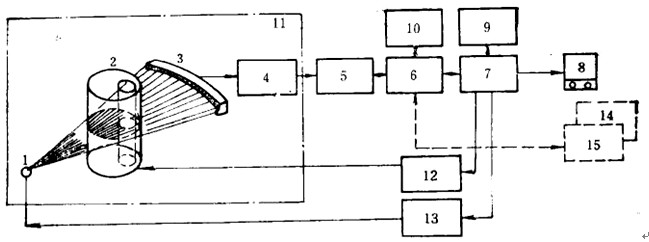

图3射线工业CT系统组成框图d3R安检之家

 d3R安检之家

1--射线源  2-工件  3-检测器  4-数据采集部  5-高速运算器  6-计算机CPU   7-控制器d3R安检之家

8-显示器  9-摄影单元  10-磁盘  11-防护设施  12机械控制单元  13-射线控制单元d3R安检之家

14-应用软件  15-图象处理器d3R安检之家

射线源发出扇形束射线，被工件衰减后的射线强度投影数据经接收检测器（300个左右，能覆盖整个扇形扫描区域）被数据采集部采集，并进行从模拟量到数字量的高速A/D转换，形成数字信息。在一次扫描结束后，工作转动一个角度再进行下一次扫描，如此反复下去，即可采集到若干组数据。这些数字信息在高速运算器中进行修正﹑图象重建处理和暂存，在计算机CPU的统一管理及应用软件支持下，便可获得被检物体某一断面的真实图象，显示于监视器上。d3R安检之家

X射线探伤作用d3R安检之家

1．穿透作用：穿透作用是指X射线通过物质时不被吸收的能力。X射线能穿透一般可见光所不能透过的物质。可见光因其波长较长，光子其有的能量很小，当射到物体上时，一部分被反射，大部分为物质所吸收，不能透过物体；而X射线则不然，咽其波长短，能量大，照在物质上时，仅一部分被物质所吸收，大部分经由原子间隙而透过，表现出很强的穿透能力。X射线穿透物质的能力与X射线光子的能量有关，X射线的波长越短，光子的能量越大，穿透力越强。X射线的穿透力也与物质密度有关，密度大的物质，对X射线的吸收多，透过少；密度小者，吸收少，透过多。利用差别吸收这种性质可以把密度不同的骨骼、肌肉、脂肪等软组织区分开来。这正是X射线透视和摄影的物理基础。d3R安检之家

2．电离作用：物质受X射线照射时，使核外电子脱离原子轨道，这种作用叫电离作用。在光电效应和散射过程中，出现光电子和反冲电子脱离其原子的过程叫一次电离，这些光电子或反冲电子在行进中又和其它原子碰撞，使被击原子逸出电子叫二次电离。在固体和液体中。电离后的正、负离子将很快复合，不易收集。但在气体中的忘离电荷却很容易收集起来，利用电离电荷的多少可测定X射线的照射量：X射线测量仪器正是根据这个原理制成的。由于电离作用，使气体能够导电；某些物质可以发生化学反应；在有机体内可以诱发各种生物效应。电离作用是X射线损伤和治疗的基础。d3R安检之家

3．荧光作用：由于X射线波长很短，因此是不可见的。但它照射到某些化合物如磷、铂氰化钡、硫化锌镉、钨酸钙等时，由于电离或激发使原子处于激发状态，原子回到基态过程中，由于价电子的能级跃迁而辐射出可见光或紫外线，这就是荧光。X射线使物质发生荧光的作用叫荧光作用。荧光强弱与X射线量成正比。这种作用是X射线应用于透视的基础。在X射线诊断工作中利用这种荧光作用可制成荧光屏，增感屏，影像增强器中的输入屏等。荧光屏用作透视时观察X射线通过人体组织的影像，增感屏用作摄影时增强胶片的感光量。d3R安检之家

4.热作用：物质所吸收的X射线能，大部分被转变成热能，使物体温度升高，这就是热作用。d3R安检之家

5.感光作用：同可见光一样，X射线能使胶片感光。当X射线照射到胶片上的溴化银时，能使银粒子．沉淀而使胶片产生“感光作用”。胶片感光的强弱与X射线量成正比。当X射线通过人体时，囡人体各组织的密度不同，对X射线量的吸收不同，致绽胶片上所获得的感光度不同，从而获得X射线的影像。这就是应用X射线作摄片检查的基础。d3R安检之家

6.着色作用：某些物质如铂氰化钡、铅玻璃、水晶等，经X射线长期照射后，其结晶体脱水而改变颜色，这就叫做着色作用。
