深圳市创新通科技出入口智能通道系统

9） 电机转速：  1600转/分 Pzk安检之家

10） LED指示灯： 1-2个 Pzk安检之家

11） 通行速度：  40人/分钟（常开），25-30人/分钟（常闭） Pzk安检之家

12） 闸门开、关时间： 1-2秒 Pzk安检之家

13） 上电后进入通行状态所需时间： 3秒 Pzk安检之家

14） 出现故障后的自动复位时间：10秒 Pzk安检之家

15） 工作环境：室内、室外（建议搭雨棚） Pzk安检之家

16） 适应温度：温度：-40℃—— 80℃ Pzk安检之家

17） 适应湿度：湿度：5％—— 90％Pzk安检之家

18）无故障次数（转动次数）：500万次Pzk安检之家

功能特点Pzk安检之家

1； 可与多种读卡设备相挂接，接收继电器开关信号工作。 Pzk安检之家

2； 可外接开关按钮或遥控，实现单向或双向控制通行。 Pzk安检之家

3；具有自动复位功能，当摆臂打开后，在一定的延时后自动闭合（延时分2S、5S、10S、60S可调）。 Pzk安检之家

4；机械防夹：主要是依靠闸机的本身机械的合理设计实现机械防夹，当人体或物体阻碍摆臂运行时，系统会自动检测并停止运行，摆臂摆动的力度小，不会伤人或物。 Pzk安检之家

5；人性化的自我保护： A、当人体或物体阻碍摆臂运行时，系统连续检测1-5次，每次5秒，如还未解除阻碍时，系统自动停止在常闭状态，此时部分器件处于休眠状态，有效避免烧坏原器件。当接收到下一次有效通行指令时，系统又自动恢复正常。B、当系统不能正常检测复位信号时（即摆臂打机箱），系统自动检测1-5次，每次5秒，如一直不能检测到复位信号，此时摆臂自动回到正常锁死状态。（此项保护功能说明：即使复位光偶损坏，系统仍可坚持使用，绝对不会出现烧坏电路或电机的现象Pzk安检之家

6； 开关速度0.8-2秒可调：分16个档位，根据要求自由调节开关闸速度。 Pzk安检之家

7； 常开、常闭可调：可通过外接按钮或遥控轻松实现常开、常闭模式的切换。 Pzk安检之家

8； 断电常开，断电后系统自动让摆臂处于开启状态，摆臂开启方向可调。 Pzk安检之家

9 ；高亮度指示灯：可在白天或阳光照射下仍然清晰可见。 Pzk安检之家

10；人性化的通行指示：平时不亮，当有人合法通行时绿箭头闪烁，通行完毕自动熄灭。 Pzk安检之家

11；摆臂同步可调（针对双摆情况）。Pzk安检之家

可扩展功能：Pzk安检之家

1）声、光报警功能，含非法闯入报警，防夹报警等；Pzk安检之家

2）红外防夹、逻辑判断，自动复位功能；Pzk安检之家

3）计数功能（正反向相减）；Pzk安检之家

产品资质Pzk安检之家

Pzk安检之家

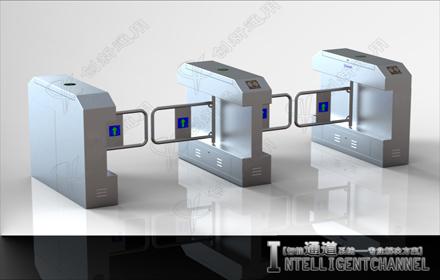

产品效果图Pzk安检之家

Pzk安检之家

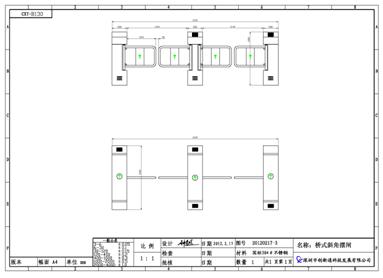

外观尺寸平面图Pzk安检之家

Pzk安检之家

实物案例图片Pzk安检之家

Pzk安检之家

Pzk安检之家

 奔腾系列桥式斜角防撞摆闸Pzk安检之家

产品参数Pzk安检之家

◆输入电源：AC/DC22V                                Pzk安检之家

◆输入电源功率:>50W                    Pzk安检之家

◆无故障次数（摆动次数）：800万次                     Pzk安检之家

◆电机驱动能力：DC24V 不大于1.5A                    Pzk安检之家

◆传感器电源输出功率:DC12V 不大于1APzk安检之家

◆离合器驱动能力：DC24V 不大于200mA                Pzk安检之家

◆掉杆电磁铁驱动能力:DC24V 不大于200mAPzk安检之家

◆指示灯驱动能力：单路不大于150mA                  Pzk安检之家

◆输入信号接口传感器类型：NPN常开型Pzk安检之家

◆输入信号最小保持时间:400ms                        Pzk安检之家

◆编码器接口:增量式三相旋转编码器Pzk安检之家

◆相对湿度：0～90%(无结露)                          Pzk安检之家

◆运行环境温度：-30℃～70℃Pzk安检之家

功能特点 Pzk安检之家

1. 上电自检功能；设备在上电或重启时，会自动检测功能是否正常，5次检测过后,将停止工作,确保闸机部件损坏。Pzk安检之家

2. 防撞功能；当有人或物体对闸杆进行冲撞的时候，闸杆会想冲撞的方向偏移一定的角度锁死，根据力度的大小偏移，减小撞击的负荷，锁死，同时发出声光报警，一定时间内复位回到零点位置。
