因此在双能系统中，高能和低能在同一种物质中的衰减程度是不一样的，通过对高能和低能不同衰减系数的运算和比较，就可将不同种类、不同厚度的物质有效地区分开来。再配合上后期图像信号处理，就能很明显反映出物体的成分和结构。Xmj安检之家
 Xmj安检之家

Xmj安检之家

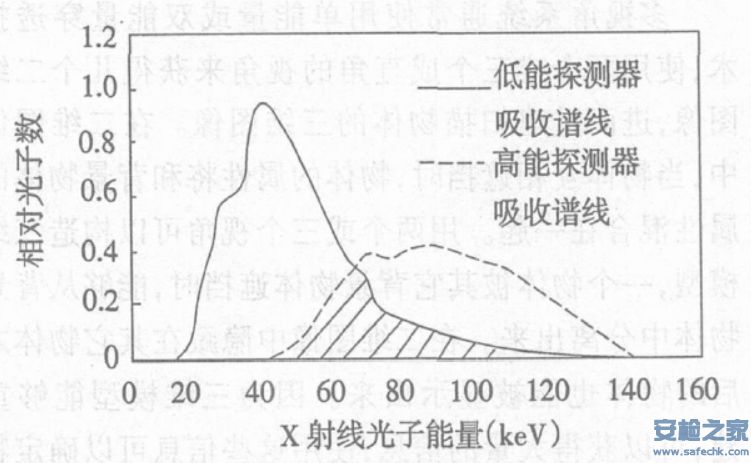

（探测器高低能量光谱反应）Xmj安检之家

简单来说，橙色代表有机物，例如食品、水、塑料等；书本、陶瓷等显示为绿色；金属则显示为蓝色。这时，安检员快速查看X射线扫描的透视图像，就能凭借丰富的经验判断是否有违禁品。Xmj安检之家

因此，在整个检测过程中，处理控制、电源、传送之外，安检最核心的部件便是由3个系统组成——X射线发射系统、信号探测系统、图像处理系统。Xmj安检之家

安检设备的“光源”就是一组工业用X射线管。它包含有阳极和阴极两个电极，分别用于接受电子轰击的靶材和发射电子的灯丝。两级均被密封在高真空的玻璃或陶瓷外壳内。当高速电子到达靶面，运动突然受到阻止，其动能的一小部分便转化为辐射能，以 X 射线的形式放出。Xmj安检之家

目前，国产的安检仪中使用的X射线管额定电压为80-160KV不等，最大达到800W。一个工作电压150KV的发射器可以发出顶角为60°的圆锥形X射线束，经过准直器后变成角度为60°的扇形平面射线束。Xmj安检之家
 Xmj安检之家

Xmj安检之家

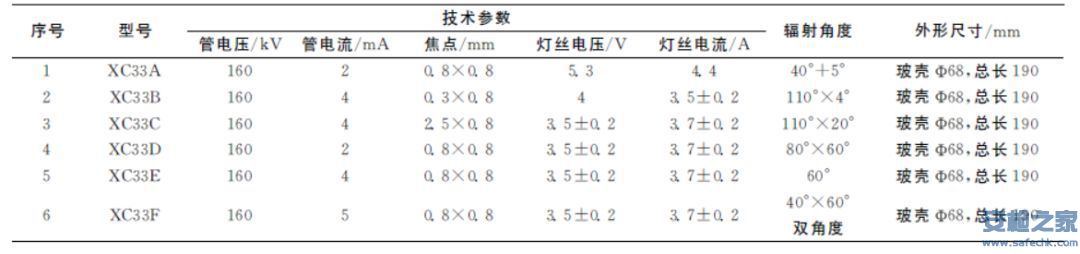

（常用检测管性能参数）Xmj安检之家

探测系统主要用途是接收射线并将其转化为电信号供计算机后续处理，是安检设备中的传感枢纽。Xmj安检之家

过去的探测方式属于计数探测器，通过电脉冲信号来检测，当带电粒子进入探测器后，与物质发生相互作用，不论是激发还是电离，最终以电脉冲的方式来表达入射粒子的信息。如今的安检设备中主要使用的是闪烁晶体－光电管探测器。Ｘ射线被探测器吸收穿过探测器表面的不透明物质到达内部的闪烁体，使闪烁体放光，光线经由反射面的反射最终透过透明薄膜层到达光电二极管，光电二极管将光信号转化为电信号传输至PC机进行处理。Xmj安检之家
 Xmj安检之家

Xmj安检之家

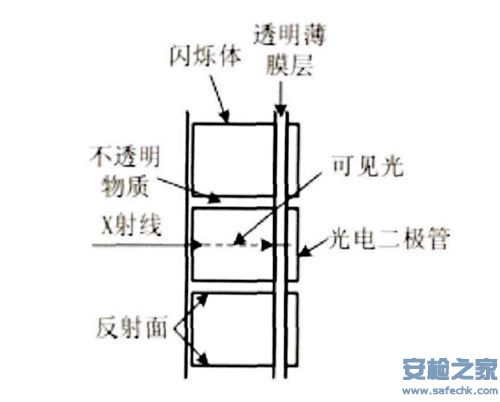

（闪烁晶体－光电管探测器结构）Xmj安检之家

双能系统中的高能和低能两部分信号也是通过两种探测器进行识别的。它们在结构上是类似的，不同之处在于闪烁体的厚度，高能探测器闪烁体的厚度比较厚，一般在5ｍｍ左右，低能探测器闪烁体的厚度比较薄，一般在1ｍｍ左右。Xmj安检之家

在高能探测器的表面一般会覆盖一块铜片，它的主要用途是滤波，滤除X射线的低能部分，留下高能部分用来给高能探测器接收。Xmj安检之家

Xmj安检之家
 Xmj安检之家

 Xmj安检之家

Xmj安检之家

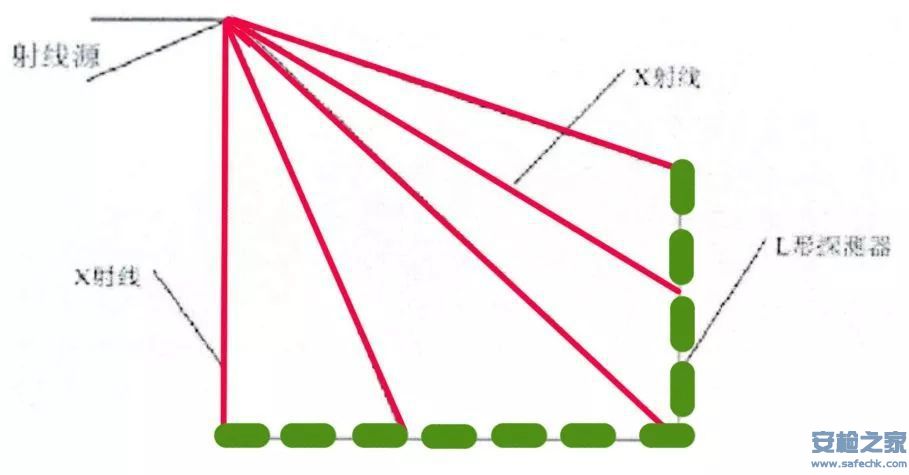

（L型探测器阵列）Xmj安检之家
 Xmj安检之家

在安检设备中，通常会将这些探测器布置成一定的阵列。X射线安检设备一般使用的是L型探测器阵列，由多组高低能闪烁探测器组成。X射线源正对l型探测器阵列最末端的一个探测器，以扇形的方式照射整个过包通道并被L型探测器阵列接收。根据安检设备的型号不一样，每一个L型探测器阵列由多块探测器组成，每一个探测器又由多个探测点组成，每一个探测点代表安检图像的一个像素点。探测器上像素的尺寸仅为1.5mm×1.5mm。Xmj安检之家

探测器中的闪烁体将Ｘ射线转换为可见光，然后光电倍增管会将可见光转换为电信号。而将电信号最终成像就是图像处理模块的功能了。来自探测器的电信号先被放大，并经过A/D芯片量化后传输至PC端的上位机软件。图像处理软件是各大制造商的“看家本领”。
