武汉艾崴健谈X光机自藕变压器的故障及检修

我们将自藕变压器的基本原理与日常故障等相结合，论述了X射线机自藕变压器在工作中可能出现的故障，并结合故障的特点，分析故障的现象、原因，在实践中总结解决的方法，为解决X射线机自藕变压器故障提供参考。 DYj安检之家

DYj安检之家

自藕变压器是普通X光线机的主电源，它需要提供多种电压和不同电流给各个电路，因此抽头多、负载电流大，容易产生的故障，主要故障现象及修理方法有： DYj安检之家

DYj安检之家

一、线圈匝间短路 DYj安检之家

自藕变压器的线圈，是用漆包线或丝包铜线饶制，并且经浸泡漆烘干而成，近代大型X射线机都采用漆包扁铜线饶制，匝间应有良好的绝缘性。当线圈匝与匝间的绝缘物被破坏而形成的短路称为匝间短路；层与层间绝缘破坏引起的短路称为层间短路；而数匝以上被短路则称为局部短路。 DYj安检之家

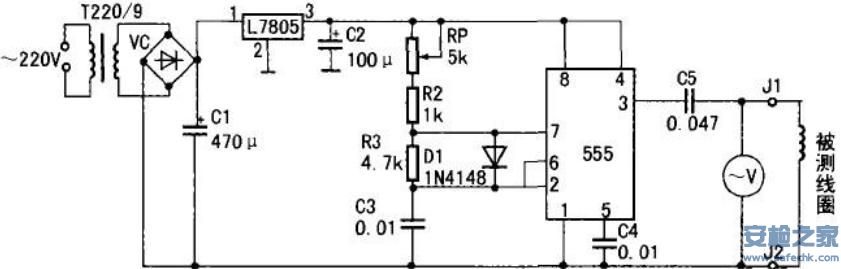

1.1 自藕变压器发生短路后的常见现象 DYj安检之家

（1）电源保险丝熔断：短路严重时，输入电流剧增，导致保险熔断或过载断路保护器动作而自动切断电源。 DYj安检之家

（2）交流震动声大：程度一般的自藕变压器在短路后虽不至于造成保险丝熔断，但是由于其引起的阻抗下降以及初级电流的增加，会使得磁路失去均衡，较严重时，自藕变压器会发出嗡嗡的声响，同时短路的线圈会很快发热。 DYj安检之家

（3）输出电压改变：轻度的匝间短路，无明显特征，保险丝不会立即熔断，但因变压器匝比已经改变，其输出电压必然改变。当短路发生在初级时，输出电压会升高；当短路发生在次级时，输出电压会下降。同时。自藕变压器的空载电流也会较正常时为高。正常时，200mAX射线机的自藕变压器的空载电流小于2A，500 mAX射线机的空载电流小于5A. DYj安检之家

1.2 造成匝间短路的原因 DYj安检之家

（1）碳轮调压的自藕变压器若维护不及时，裸露面上会附着大量的灰尘、杂物，受潮后会导电而引起匝间短路；碳轮不佳时，脱落的碳粉末附于裸线的表面，也会引起匝间短路。 DYj安检之家

（2）碳轮压力过大、变形也容易造成自藕变压器的匝间短路。通常，设计上允许碳轮短路一匝线圈，但是使用中若长期有两匝以上的线圈被短路则是不允许的，那样会形成比较大的短路电流，时间一长就会烧坏绝缘，引起匝间短路。 DYj安检之家

由于结构上的原因，抽头式自藕变压器不容易发生匝间短路。 DYj安检之家

DYj安检之家

二、线圈漏电 DYj安检之家

线圈漏电是指自藕变压器线圈的一部分，直接与地（即机壳）相通的现象，也就是线圈对地短路。这种现象多发生在线圈与铁芯之间或线圈的某一引线与机壳之间。 DYj安检之家

2.1 漏电后的现象 DYj安检之家

（1）“麻电”：线圈对地短路，机器通电后控制台外壳带电，当控制台接地欠佳时，触其外壳会有麻电的现象。 DYj安检之家

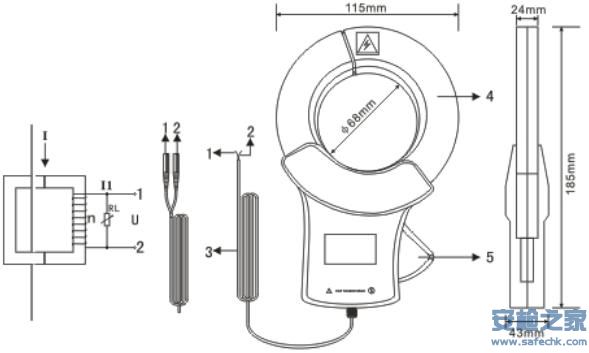

（2）空载电流增加：在自藕变压器初级回路中串入一只量程在10A以上的交流电流表，电流表指示数会远大于正常值。 DYj安检之家

（3）漏电严重时，电源保险丝会很快熔断，切断电源，从而使机器无法工作。 DYj安检之家

2.2 漏电的原因 按照国家规定，低压电器都经过1500v、1min 的耐压试验，故漏电的原因主要有
