新疆安检严格数字平板成像智能检测系统成为新疆安全安检做保证

新疆维吾尔自治区，简称新疆，位于中国西北边陲，首府乌鲁木齐，是中国五个少数民族自治区之一，也是中国陆地面积最大的省级行政区，面积166万平方公里，占中国国土总面积六分之一。 FFJ安检之家

新疆地处亚欧大陆腹地，陆地边境线5600多公里，周边与俄罗斯、哈萨克斯坦、吉尔吉斯斯坦、塔吉克斯坦、巴基斯坦、蒙古、印度、阿富汗斯坦八国接壤，在历史上是古丝绸之路的重要通道，现在是第二座“亚欧大陆桥”的必经之地，战略位置十分重要。新疆现有47个民族成分，主要居住有维吾尔、汉、哈萨克、回、蒙古、柯尔克孜、锡伯、塔吉克、乌兹别克、满、达斡尔、塔塔尔、俄罗斯等民族，是中国五个少数民族自治区之一。 FFJ安检之家

FFJ安检之家

据《安检之家》了解现如今，不论是大小县城，只要坐高速、高铁、火车飞机等等，都要经过一些复杂的安检程序，高速大巴可能稍微简单一些，过个行李就完了，但是乘坐飞机和动车之类的就要复杂许多了。但是在我们祖国的新疆，那里的安检简直严格的让你怀疑人生，不仅严格还很复杂。 FFJ安检之家

曾经有一个朋友在我们重庆旅行社报名去新疆自由行，她回来各种和我吐槽说新疆的安检很严，上街必须随时带着身份证，上飞机更是，还要脱鞋检查，听得我是一愣一愣的啊。但这确是事实。 FFJ安检之家

还有网友吐槽：“在新疆太热情啦： 早上起来吃早餐被摸一遍，上班路上被巡逻警察拦住摸一遍，上班进单位被摸一遍，下班去菜市场买菜被摸一遍，去超市买个零食被摸一遍，去银行存取钱被摸一遍，回家进小区被摸一遍，吃完饭广场散步被摸一遍，晚上去夜市吃点东西被摸一遍，如果你在内地受冷漠、欢迎到新疆，新疆的热情你值得拥有......” FFJ安检之家

随着新疆动乱发生，武汉艾崴全面为新疆研发一款X射线数字平板成像智能检测系统装置，这款系统装置可以保障你不用再被摸来摸去，可以跟行李安检机一样过一遍就行了，不会再那么的麻烦。 FFJ安检之家

一、结构构成 FFJ安检之家

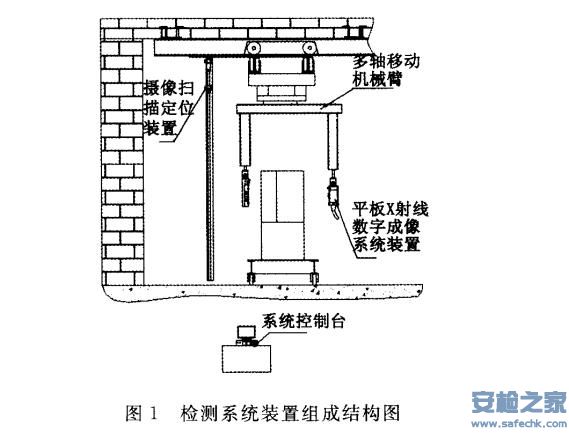

X射线数字平板成像智能检测系统装置由多轴移动机械臂、摄像扫描定位装置、平板x 射线数字成像系统装置、系统控制台四部分构成(图 1)。通过系统控制台对各信息进行反馈汇总后，发送驱动控制命令，先后驱动摄像 扫描定位装置进行系统扫描定位后，再通过系统软件的工件轮廓定位和焊缝位置定位后确定编译自动检测程序，驱动多轴移动机械臂移动承载平板X射线数字成像系统装置沿着预订轨迹移动，同时X射线成像功能开启，完成各 种工件的自动智能检测 。 FFJ安检之家

FFJ安检之家

多轴移动机械臂的结构：X轴横向移动行车装置安装在房顶上的X轴横向工字钢轨道上，Y轴纵向移动行车装置安 装在x轴横向移动行车装置下面Y轴纵向工字钢轨道上，下面依次装有固定吊架和平转轴承机构 ，在平转轴承机 构上装有悬臂旋转机构，通过装在其上的电机驱动转动。在悬臂旋转机构下面安装悬臂横向导向架，导向架内装 有射线机前后移动机构和成像板前后移动机构，分别通过电机驱动前后调整横移，并在各自下面装有成像板升降 机构和射线机升降机构，从而控制射线机及成像器的升降运动。装置配有偏摆机构，能更加灵活地调整射线机及成像器相对工件的位置。 FFJ安检之家

摄像扫描定位装置的结构：X轴横向移动行车装置与多轴移动机械臂中的X轴横向移动行车装置共用同一套装置，安装在房顶上的X轴横向工字钢轨道上，在X轴横向移动行车装置下面装有固定连接架，在固定连接架纵向平面上 装有直线导轨，与直线导轨平行并列安装齿条，在直线导轨上装有Y轴纵向导向移动装置，在Y轴升降导向移动装 置的导轨座上安装微型伺服电机，电机输出轴上安装齿轮，齿轮与齿条咬合，在Y轴纵向导向移动装置的下方装有俯视扫描摄像机，在固定连接架高度方向平面上固定直线导轨，与直线导轨平行并列安装齿条，在直线导轨上 装有z轴升降导向移动装置，在 z 轴升降导向动装置的导轨座上安装型伺服电机，电机输出轴上安装齿轮，齿轮 与齿条咬合，在z 轴降导向移动装置的上面装有侧视扫描摄像机。通过分别驱动 X、Y、Z轴微型伺服电机，最终控制摄像头移动完成成像定位扫描过程 。
