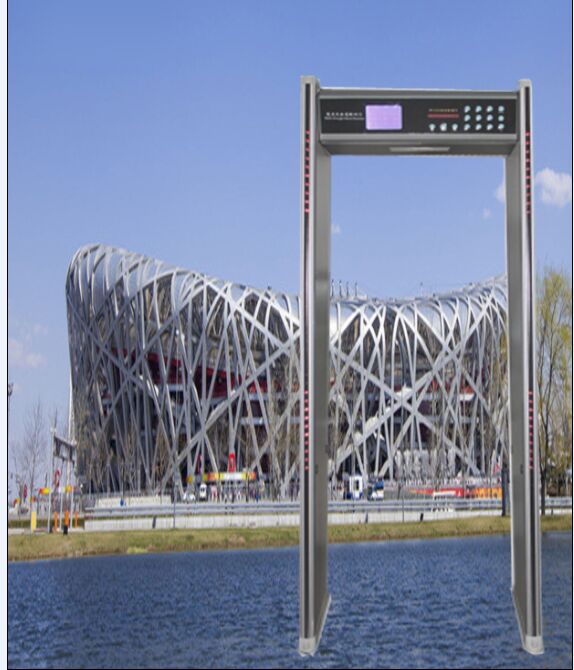

安检门常见问题和维修方法

一、安检门原理由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.8K左右正弦波，经三极管与线圈进行功率放大后输入门板(7区)大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在300毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。金属门将原有的球形有边缘的、不太稳定的磁场重新组合排列成一个新的较稳定的磁场，这意味着相对其他材质来说，金属门具有更强的稳定性。这就是金属门的优势：以金克金，提高灵敏度和稳定性。 3TZ安检之家
3TZ安检之家
    二、结构 1、门板结构：由1个大线圈、6个小线圈、补偿线圈及石墨组成。 2、机箱结构 3TZ安检之家
3TZ安检之家
    三、探测时工作流程 CPU探测→一组红外被挡→检测各采集卡数据是否变化→报警→检测另一组红外→复位重新探测。3TZ安检之家
  3TZ安检之家
    四、不同场合使用注意点 1、工厂防盗： ①安装稳固，尽力建议其安装于远离高频设备的区域，以免除干扰产生的误报、串报。 ②防雨、防晒，在室外安装，最好配有雨蓬等设施，以增长使用寿命。 ③安装时尽力远离大型金属物体。 ④避免附近有运动的金属物体。 2、娱乐场所(公共场所)：安装稳固，符合客房要求即可。(稳定>灵敏度)，调节时从最低灵敏度调节。3TZ安检之家
3TZ安检之家
    五、调试指导：由低灵敏度向高灵敏度调试，即先将门灵敏度设低，不能探测物体，无报警时为止，然后单区依次加高灵敏度，至能探测到要求物品即可。3TZ安检之家
3TZ安检之家
    六、常见问题及解决方案： 1、能探测物体：一般易导磁金属，即易被磁铁吸附物体，如硅钢、铁、铜、合金等物体。但如物体分散，如粉状金属、线状金属等不易探测。金属能探测到以一元硬币为标准，如客户材料特殊，可要求提供样品进行测试。 2、常见问题：A：安装，分清左右门板，左边(4P插头)，右边(3P插头)，插接牢固，不能反装。 B：不报警时检查强弱是否常亮，红外计数是否正常。具体问题： (1)不能开机： ①电源指示灯亮，检验箱内电源是否插牢，如无问题，检验保险管及电源部分线路是否正常连接。 ②电源指示不亮，检验入线航插是否插接牢固，电源线是否良好。 (2)红外不计数：检验红外线是否插接牢固，红外头是否被遮档。 (3)不报警： ①强弱常亮，检验周围是否有干扰源，试着转换晶振改变频率。 ②检验红外是否正常。 (4)报警时间长：检验报警时长设置及红外计数是否正常。 (5)串极：检验是否有干扰。 (6)液晶门流水现象：检验液晶板是否被挤压，松掉液晶板后螺丝。3TZ安检之家
