智能人行通道闸机管理系统设计方案

2、功能及特点YsQ安检之家

2.1标准产品功能特点：YsQ安检之家

1）具有故障自检和报警提示功能，方便用户维护及使用；YsQ安检之家

2)通过主控板上的内置小按盘，可在线编程设备的运行状态；YsQ安检之家

3)防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小；YsQ安检之家

4）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；YsQ安检之家

5）摆臂同步可调（针对双摆情况）；YsQ安检之家

6)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；YsQ安检之家

7）断电可自由调节常开或常闭，以满足不同场地的要求；YsQ安检之家

8)可与多种读卡设备相挂接，接收继电器开关信号工作；YsQ安检之家

9）单向、双向摆功能，可单向或双向控制人员进出；YsQ安检之家

10）通过外接设备可通过管理计算机实现远程控制与管理；YsQ安检之家

11）延时自动复位，标准为开启后10秒自动复位；YsQ安检之家

2.2可扩展功能：YsQ安检之家

1）声、光报警功能，含非法闯入报警，防夹报警等；YsQ安检之家

2）计数功能；YsQ安检之家

3）红外复位功能；YsQ安检之家

4）机箱加长，摆臂加长等。YsQ安检之家

3、标准技术参数YsQ安检之家

机箱尺寸： 1200长*280宽*990高（MM）              YsQ安检之家

摆臂长： 300mmYsQ安检之家

控制方式：半自动、全自动、手动YsQ安检之家

机箱材料： 国产标准304号不锈钢，厚度1.5MMYsQ安检之家

电源电压： AC220±10% V,50HZYsQ安检之家

输入接口： 继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mAYsQ安检之家

通信接口： RS485标准YsQ安检之家

通信距离： 1200米YsQ安检之家

LED指示灯： 1个YsQ安检之家

通行速度： 35人/分钟（常开），25-30人/分钟（常闭）YsQ安检之家

闸门开、关时间： 1-2秒YsQ安检之家

上电后进入通行状态所需时间： 3秒YsQ安检之家

出现故障后的自动复位时间：10秒YsQ安检之家

工作环境：室内、室外YsQ安检之家

温度：-40℃—— 80℃YsQ安检之家

湿度：5％—— 90％YsQ安检之家

5.3.1分类YsQ安检之家

 智能全自动通道闸的外表面均为高级不锈钢材料，按其外形来分，可分为立式和箱式两种。YsQ安检之家

5.3.2组成YsQ安检之家

立式全自动通道闸和箱式全自动通道闸只是其外观形状不同,其原理及组成部分基本相同。它主要标准机箱、主控制板、摆臂、机芯传动部分、变压器及电机部分组成。如果再配上智能识别系统，则为全自动智能通道闸。YsQ安检之家

5.3.3基本原理：YsQ安检之家

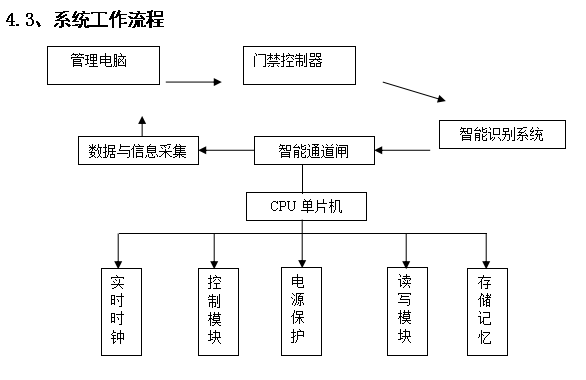

全自动智能通道闸由单片机控制，配套、安装智能识别系统，识别时，自动识别人员身份、有效日期、储值量等信息，通过双向读写，确认有效，则信号显示准予进出，同时卡上信息与通行记录存入单片机中，该信息可通过通信线直接输入计算机。YsQ安检之家
