X射线安全检查设备用户手册

3、为了保证维修人员的安全，两个联锁开关（任意一个联锁开关断开都不会发射X射线），传送带停止运行和通道中无物品时X射线也不发射，使维修人员免受X射线的伤害。0Jw安检之家

4、设备在多个位置设置接地线，可以有效避免人员触电和设备损坏。0Jw安检之家

5、设备内部安装过载、过流等多重防护，将发生事故和危险的可能性降到最低。0Jw安检之家

6、我公司生产的X射线安检系统完全符合X射线国家标准GB15208-2005.1中的安全要求。0Jw安检之家

我司研制的通道式X射线安全检查设备，在任何情况下均能保护操作及维修人员的安全。该系统具有极低的X射线剂量，同时又能保证对被检查物体有足够的穿透力，感光材料、食品、药物及磁带均不受影响，甚至多次照射也无妨。0Jw安检之家

该设备配有大面积铅屏蔽以防止X射线泄漏。一套铅门帘几乎将射线对外辐射降低为零。设备在X射线的出射处和探测器箱上，装有安全联锁开关，控制电路随时监测这些联锁开关的工作情况。任一联锁开关断开，设备将自动切断X射线控制器的交流供电，从而关断X射线。0Jw安检之家

该设备的X射线源在电源切断后不能发射X射线。0Jw安检之家

2.5 知情告知0Jw安检之家

1、任何一个产生X射线的设备都是有害的，因此，请尽量减少暴露在辐射环境中的时间，并注意防护！0Jw安检之家

2、提供的外界电网、电源，必须要有良好的接地，必须真正接入大地！0Jw安检之家

第三章 系统结构0Jw安检之家

3.1 系统组成0Jw安检之家

系统由硬件和软件两部分组成：0Jw安检之家

1、硬件部分：X射线发生控制器、X射线探测器、数据采集装置、机械装置、工业控制计算机及显示器。0Jw安检之家

2、软件部分：系统控制部分、图像处理部分。0Jw安检之家

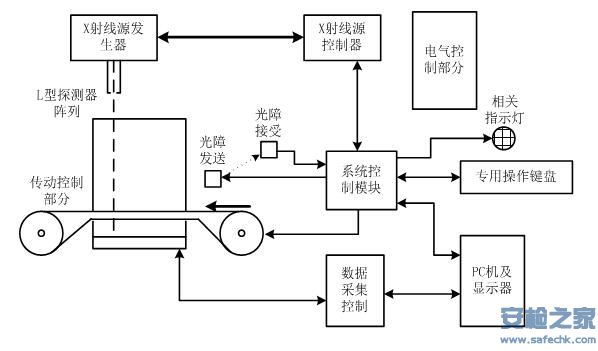

系统组成框图如图3.1：0Jw安检之家

0Jw安检之家

0Jw安检之家

图3.1 系统组成框图0Jw安检之家

3.2 系统部件和子部件功能描述0Jw安检之家

1、X射线源0Jw安检之家

X射线源包括三部分：高压发生器（两个高压倍加及反馈电路）、X射线管、准直器。X射线管和由两个电压倍压及反馈电路组成的高压发生装置放入充满油并具有铅屏蔽的壳体中。电缆给X射线源提供灯丝和高压驱动信号，并将高压和阳极电流的取样信号反馈给X射线控制和驱动机箱，以保持检查期间高压和阳极电流的稳定。准直器的作用是将X射线束整成扇形射束。0Jw安检之家

2、X射线探测器阵列盒0Jw安检之家

两个探测器阵列形成L形状，以解决探测死角的问题。竖直侧（后文称为侧探测盒）有2（6）块探测板，在水平侧（后文称为底探测盒）中有5（15）块探测器板。每块板含32个通道。高能模拟信号在探测板上经放大后进行数字化并传送到工业控制计算机进行处理。0Jw安检之家

3、电子控制箱0Jw安检之家

控制板负责接收工业控制计算机PC命令并转发，控制电机运行与停止。监测光障状态，判断行李的进入与离开，控制X射线的发射与关闭，监测X射线控制模块是否正常工作，如发现异常，则自动报警。0Jw安检之家

4、图像处理系统0Jw安检之家

该设备有1个数字图像处理机箱即工业控制计算机。工业控制计算机接收来自X射线源的探测器信号，处理采样的探测数据。0Jw安检之家

（1） 图像处理功能0Jw安检之家

设备提供基本图像处理功能，如边缘增强、超级图像增强、伪彩色、放大等功能。0Jw安检之家

（2）数据存储和检索功能0Jw安检之家

设备提供存储图像、检索图像和记录操作人员工作情况的功能。0Jw安检之家

5、显示功能0Jw安检之家

系统使用19英寸高分辨率显示器，可根据需要显示彩色图像和黑白图像。入信息，由PC计算信息的实际值，并直接响应，实现设备的控制和图像处理等功能。0Jw安检之家

6、输送机0Jw安检之家

输送机系统包括：传送皮带、位于输送机出口端的一个电动（驱动）滚筒、位于输送机入口端的一个改向滚筒、位于设备下方两个引导皮带运行方向的托动滚筒。电动滚筒内含一台单相电机，电机的驱动力矩通过齿轮减速机构传送到滚筒表面，形成驱动皮带的力。改向滚筒用于皮带张力调整。0Jw安检之家

7、光障0Jw安检之家

在通道的入口处装有一对光障（对射式光电开关），用于探测在传送带前进时进入检查通道的行李，若行李阻断光障，则光障接收端输出信号至电子控制器，由电子控制器通知射线控制器开始发射X射线。0Jw安检之家

3.3 软件系统0Jw安检之家

1、软件运行环境0Jw安检之家

Microsoft Windows XP或WIN7版本。0Jw安检之家

2、软件组成0Jw安检之家

（1）驱动程序0Jw安检之家

（2）用户控制界面0Jw安检之家

控制系统硬件实现数据采集自动化0Jw安检之家

定时读取数据采集系统0Jw安检之家

为图像处理提供接口0Jw安检之家

分析处理显示图像的输出
