AN10080型X射线检查系统 使用说明书
2017-06-02 14:00:46 来源：
[摘要] 目录1 产品简介
2 技术特点
3 技术原理
4 系统结构组成和功能
4.1 X光机分系统
4.2 探测器和数据采集分系统
4.3 机械传送分系统
4.4 电气控制分系统
4.5 运行检查
5.7 设备诊断功能
提供设备上电自诊断功能；
提供X射线源高压、束流等主要指标的监测与诊断，并可以查询射线源累积上电及出束时间；
提供探测器阵列测试诊断功能；
提供专用键盘测试功能；
提供胶带控制及红外光障测试诊断功能；
提供设备通讯测试功能。
6 产品可选配置
6.1 OIS运行检查软件选项
爆炸物和毒品辅助探测功能
高密度报警功能
危险品图像插入功能
基于网络应用的远程协作检查功能及图像传输、集中存储功能
6.2 个人剂量报警仪
个人剂量报警仪能够精确测量环境辐射剂量率以确保放射工作人员辐射剂量保持在安全、合理范围内。
个人剂量报警仪采用液晶显示屏，数字化显示结果，操作简单，携带方便。

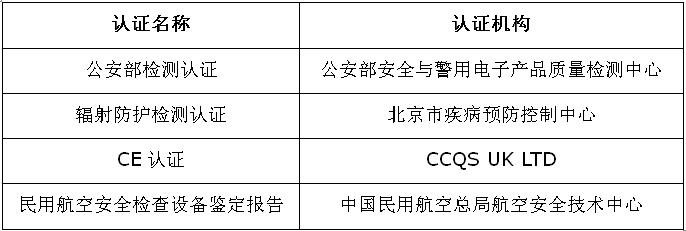

7 AN10080相关认证
AN10080已通过如下认证与测试：
8 AN10080技术规格
基本技术指标:
通道尺寸：1000毫米 (宽)×800毫米 (高)
传送速度：0.22米/秒
传送带高度：350毫米
最大载荷：220千克
主要性能指标
丝分辨力：40AWG（直径0.0787毫米金属丝）
穿透力：40毫米钢板
显示分辨率：1280×1024
图像处理功能
图像处理：彩色/黑白，有机物/无机物剔除，可变吸收率，超级增强，图像反色，高能/低能穿透，伪彩色等
物质分辨： 有机物：橙色
无机物：蓝色
混合物和轻金属：绿色
选区与放大： 任意选区，1～32倍放大，支持连续放大
图像回拉： 已检查图像回放
图像存储能力： 至少50000幅图像
辅助功能：日期/时间显示，被检物自动计数，操作人员管理，系统开机/X光机出束计时，上电自检，图像备份和检索，维护诊断，任意方向图像移动
辐射安全
X射线泄漏剂量率： 小于1微希沃特/小时（距离外壳5厘米处），符合所有国际国内健康安全标准
胶卷安全： 对符合ASA/ISO1600标准胶卷安全
安装数据
外形尺寸： 3330毫米（长）×1400毫米 (宽)×1650毫米 (高)
重量 ：1090千克
储藏温度 / 相对湿度 -40℃～+60℃ / 5%～95%（不结露）
运行温度 / 相对湿度 0℃～+40℃ / 5%～95%（不结露）
电源 ：交流220伏(-15%～+10%)，50赫兹±3赫兹
功耗 ：1.0千伏安
注：上述图像性能指标基于GB15208.2-2006测试体标准。
