CX6040BI型X射线检查系统技术建议书

s7r安检之家

4系统结构组成和功能s7r安检之家

CX6040BI主要由X光机分系统、探测器和数据采集分系统、机械传送分系统、电气控制分系统、运行检查分系统和辐射防护分系统组成：s7r安检之家

4.1 X光机分系统s7r安检之家

X光机分系统产生辐射成像所需的X射线。它采用X射线发射器和X射线控制器一体化设计。X射线发射器主要包括X光管、高压发生器和全封闭油冷装置。其中X光管是核心部件，管内金属灯丝高温加热产生电子，电子在高压电场作用下加速，撞击金属钨靶而产生X射线。X射线控制器主要包括高压和管电流控制电路。高压调节主要用于控制X射线能谱分布，管电流调节主要用于控制X射线强度。s7r安检之家

4.2 探测器和数据采集分系统s7r安检之家

探测器和数据采集分系统先将X射线转换为电信号，然后经过信号放大和数字化等信号处理后，获得用于图像重建所需的数据。探测器模块采用L型分布排列，可以探测通道内整个成像截面射线信号，通道内不存在扫描死角。s7r安检之家

4.3 机械传送分系统s7r安检之家

机械传送分系统保证以恒定速度（0.2米/秒）传送被检物品，使被检物品以线扫描工作方式进行成像。机械传送分系统主要包括电动滚筒、胶带、胶带张紧和跑偏调节装置等。s7r安检之家

4.4 电气控制分系统s7r安检之家

电气控制分系统提供人机交互功能，实现机械传送系统的电气控制，控制并同步X光机分系统出束和信号采集处理过程，同时提供系统安全联锁机制。电气控制分系统主要包括计算机、专用键盘、电气控制箱、电源机箱等。s7r安检之家

4.5 运行检查分系统s7r安检之家

运行检查分系统主要指OIS运行检查软件，实现图像重建、增强处理和图像管理等功能，同时控制并记录系统运行状态。s7r安检之家

4.6 辐射防护分系统s7r安检之家

辐射防护分系统保证设备环境辐射剂量率符合所有国际国内已发布健康安全标准，同时提供系统安全联锁和警示装置。辐射防护分系统主要采取以下方法和安全装置保障系统辐射安全：s7r安检之家

■提供全封闭的铅屏蔽，包括通道进出口端的双层铅门帘防护，阻止射线泄漏；s7r安检之家

■通道进出口的防护罩能够防止旅客取、放包裹时误将手深入通道内，从而有效防止误照射的发生s7r安检之家

■通道进出口端及专用键盘都配置急停开关，按下后可迅速切断X射线发射器和传送装置电源；s7r安检之家

■X光机分系统两侧罩板都配置安全联锁开关，罩板未完全闭合时X射线发生器和皮带滚筒无法上电，从而不会有射线泄露；s7r安检之家

■设备通道进出口端及专用键盘都配置X射线出束指示灯，当X射线出束时，指示灯亮起警示。s7r安检之家

5产品主要功能介绍s7r安检之家

5.1 图像处理功能s7r安检之家

OIS运行检查软件提供多种实用的图像处理功能，辅助图像识别和判断。s7r安检之家

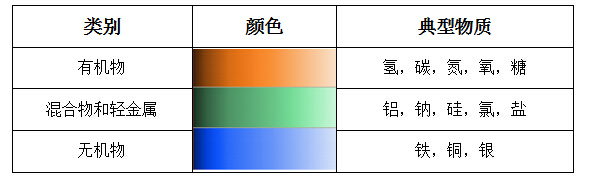

■彩色显示，分别用橙色、蓝色、绿色显示有机物、无机物和混合物（或轻金属），颜色的饱和度表现物体的吸收率；s7r安检之家

■黑白显示，用不同灰度级表现物体不同的吸收率；系统综合利用高能和低能探测器采集的数据，可以同时增强高吸收率物质区域和低吸收率物质区域的分辨能力；s7r安检之家

s7r安检之家

        彩色显示              黑白显示s7r安检之家

■有机物剔除，有机物显示为灰度图像；无机物和被较薄有机物覆盖的无机物颜色不变，将被突出显示出来；s7r安检之家

■无机物剔除，无机物显示为灰度图像；有机物和被较薄无机物覆盖的有机物颜色不变，将被突出显示出来；s7r安检之家

■有机物显示，无机物及混合物（或轻金属）显示为灰度图像，有机物颜色不变，将被突出显示出来；
