智慧公安检查站解决方案—车辆安全检查系统篇
2021-03-02 14:57:55 来源：
TAGS关键字：
[摘要]车辆安检区设置三条安检车道，其中内侧安检车道为客车通道，采集车辆及乘客相关信息。中间安检车道为小轿车通道，采集车辆及乘客相关信息。外侧安检车道为大货车通道，对大货车进行
数据获取和实时成像子系统：
数据获取和实时成像子系统将探测器输出信号转化为数字信号，并馈入图像处理子系统，在计算机屏幕上建立被检客体的二维投影图像。
图像与数据管理子系统：
图像与数据管理子系统由图像处理与分析、显示扫描图像和对应的检入信息组成，帮助检查人员分析图像，识别被检车辆是否违规。
车辆位置感应系统：
车辆位置感应系统由4个地面感应线圈组成，负责检测车辆位置，并保证系统的协调、安全工作。
系统运行监控子系统：
系统运行监控子系统用于监视和控制整个系统的运行状态，保证系统安全正常运行。
X射线机： X射线高压电源
X射线冷却装置： X射线机控制器
控制柜： 探测器
工作流程

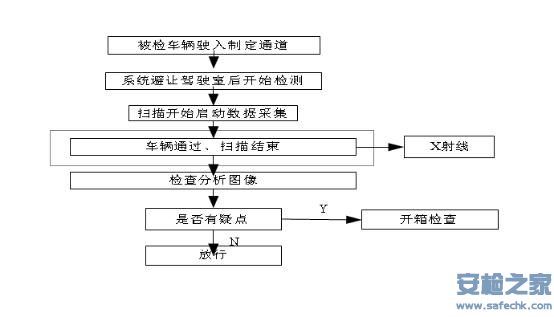

工作流程图
完成扫描后立即在显示终端上显示，操作员根据显示信息判断车辆装载的货物情况即是否存在藏匿人员、危险物品和违禁品等威胁。
在检测过程中，被准直成窄片的X射线穿过车厢后摄入阵列探测装置，探测装置的输出信号与其所在位置接受的X射线强度成正比。把各探测元的信号采集并按序列排列并显示出来，就获得图像的一条扫描线。随着被检客体检查的进行，车厢图像的一条条扫描线顺序显示出来，形成反映车厢内部物质分布状况的二维辐射投影图像在检查室屏幕中显示出来，供检查人员识别。被检车辆驶离检测面后扫描结束，快门自动关闭，等待下一次检测。整个检查过程驾驶员驾车慢速通过检查区域，根据设计车速，正常每次检查X射线机出束2s，最长不超过10s，驾驶员不需下车。
