浅谈国内外太赫兹计量技术

2020-11-13 15:34:27 来源：

TAGS关键字：

[摘要]近日，相信大家都知道，国家国防科技工业局批准和发布了“太赫兹源辐射参数校准技术”计量技术规范，标准编号为JJF（军工）118-2016。该技术规范规定了太赫兹源辐射参数的

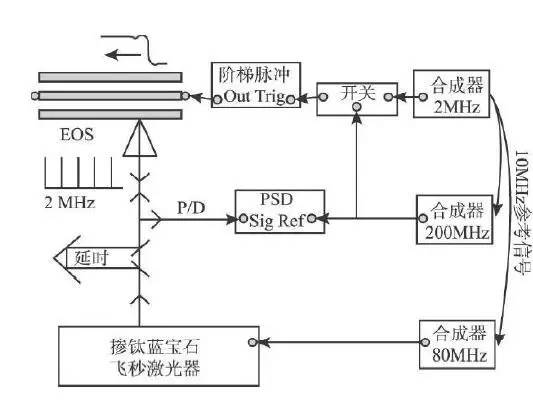

图2.3 太赫兹脉冲计量技术原理图NbL安检之家

三、美国NbL安检之家

美国国家标准与技术研究院（National Institute of Standards and Technology，NIST）直属美国商务部，从事物理、生物和工程方面的基础和应用研究，以及测量技术和测试方法方面的研究，提供标准、标准参考数据及有关服务，在国际上享有很高的声誉。NbL安检之家

3.1 太赫兹辐射源计量技术NbL安检之家

美国NIST在过去的几年中，一直致力于采用太赫兹辐射热检测原理研究太赫兹辐射源计量技术。美国NIST正致力于研究碳纳米管阵列远红外热探测器，实现太赫兹激光器输出功率的高精度绝对测量。该探测器采用碳纳米管涂层。该涂层可吸收几乎所有太赫兹波长的辐射，是实现太赫兹辐射功率绝对测量的最有希望的探测器涂层。NbL安检之家

NbL安检之家

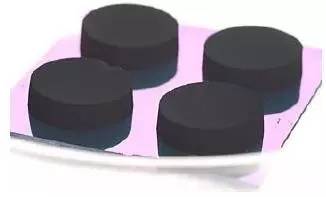

图3.1 碳纳米管样本NbL安检之家

3.2 太赫兹高速探测器的校准NbL安检之家

NIST利用太赫兹电光取样探测技术研究了高速太赫兹光电探测器幅频响应特性的校准技术，获得高速光电探测器的幅度和相位响应曲线，频率范围为(0.2～110)GHz。NbL安检之家

NbL安检之家

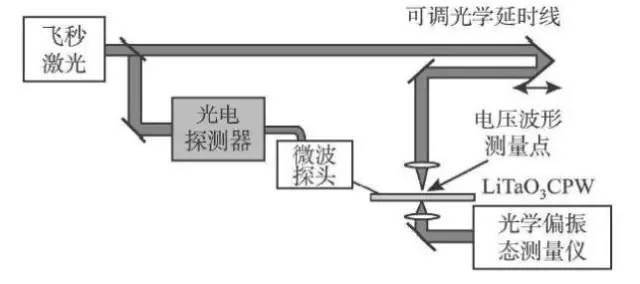

图3.2 高速太赫兹探测器校准原理NbL安检之家

四、英国NbL安检之家

英国国家特丁顿的Bushy Park，它是英国国家测量基准研究中心，也是英国最大的应用物理研究组织。国际上，在太赫兹光谱测试设备计量方面主要由英国国家物理实验（NPL）开展了相关研究。NbL安检之家

4.1. 太赫兹时域光谱校准NbL安检之家

研制了太赫兹时域光谱仪的2套计量测试设备。校准光谱范围为:（0.1～4）THz，最大光谱分辨率:1 GHz。振幅/功率线性度校准器包括了底板和一批硅板。每一个硅板对振幅的损耗是0.3（1.73dB），对频率的损耗是0.5（3dB）。NPL研制了两种光谱/频率校准器：1、硅晶片标准具；2、一氧化碳气体室。NbL安检之家

4.2. 高速脉冲产生器探测器NbL安检之家

NPL采用基于电光采样探测原理的太赫兹脉冲测量技术改进了传统阶跃脉冲产生器的校准方法。200kHz信号源产生CPW上的阶跃脉冲，采用电光采样太赫兹探测技术取样测量CPW上的阶跃脉冲。阶跃脉冲信号传输到CPW上,实现了高速脉冲产生器的校准。NbL安检之家

NbL安检之家
